近期调研,玻璃基板在韩国进展很快,原以为三星不断试错签约玻璃基板厂商,但现在看来三星快于中国大陆。三星利用本土的激光厂商在肖特和康宁的玻璃打孔开槽样样在行,也就是说我三星不仅要做精细通孔的玻璃基板和中介层,还要将元器件微模组嵌入到玻璃腔里。

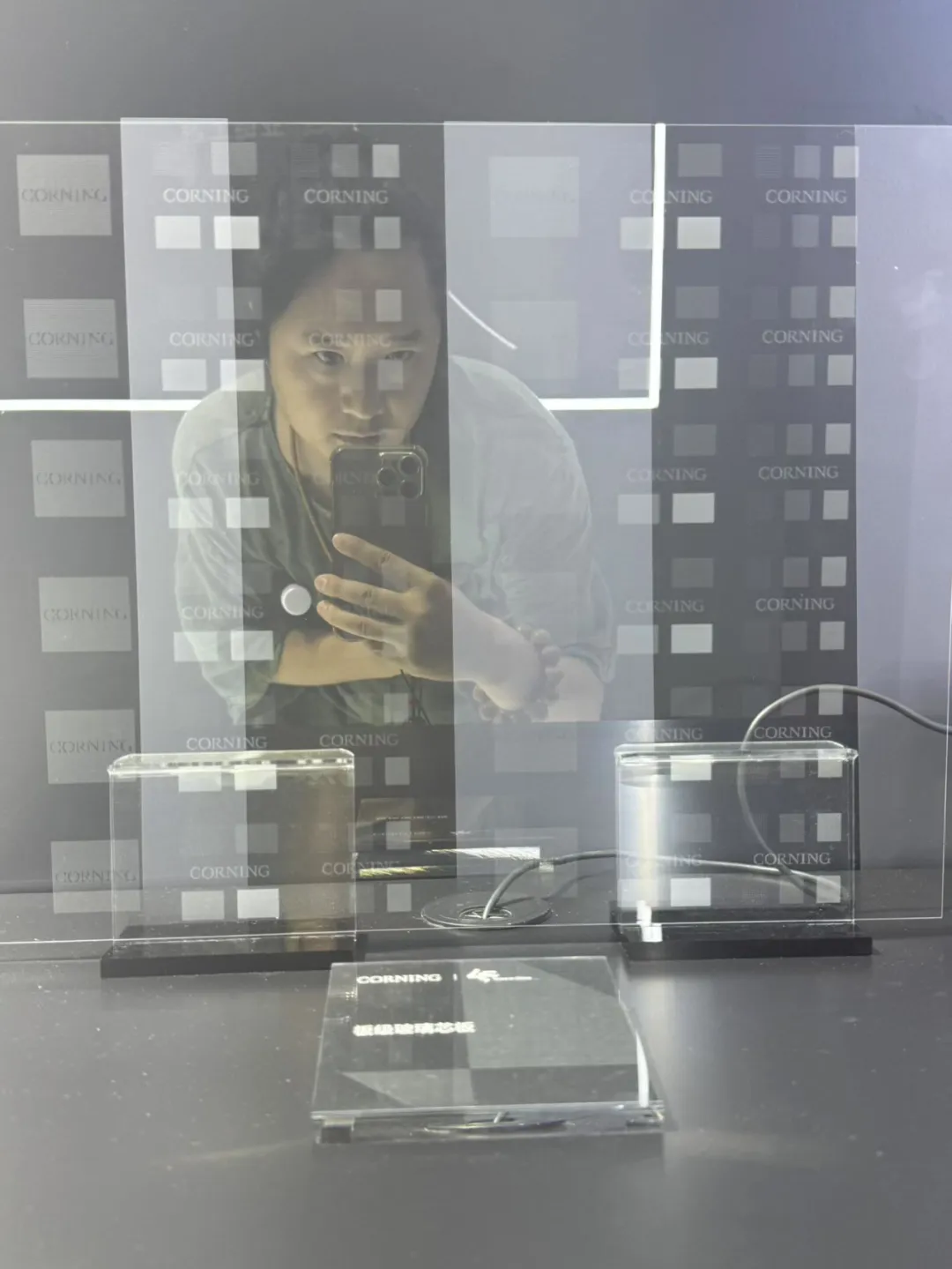

(康宁给三星的玻璃)


三星电机CEO Chang Duck Hyu确认:从2025年,三星正式进军人工智能服务器玻璃基板和玻璃中介层业务,力争通过在半导体生态系统中的技术创新占据市场主导地位,并定目标在2026年量产。目前三星正将玻璃基板封装模组提供给美国客户。最新的消息是,英特尔将玻璃基板的订单转向了三星,将原来自家生产的小封装芯片变成时下流行的大封装芯片,并有可能借助自家的EMIB封装技术复制到玻璃,因为英特尔承认过EMIB可以兼容玻璃基板通过设备供应商展出的样品看,三星的封装尺寸达到了120*120mm。

(肖特给三星的玻璃)


同时,三星电机在向博通供应先进的半导体玻璃基板。与此同时,博通——这家为谷歌和Meta等科技巨头提供关键芯片的供应商——与OpenAI达成了一项价值100亿美元的下一代芯片供应协议。博通还给中国台湾和大陆的PLP厂商下发了封装订单,量产级的。可能有不同的尺寸,最小的是310*310mm,单个封装panel在150万人民币左右,而在海外的报价达到了200万人民币甚至更高,国内的报价保守啦。

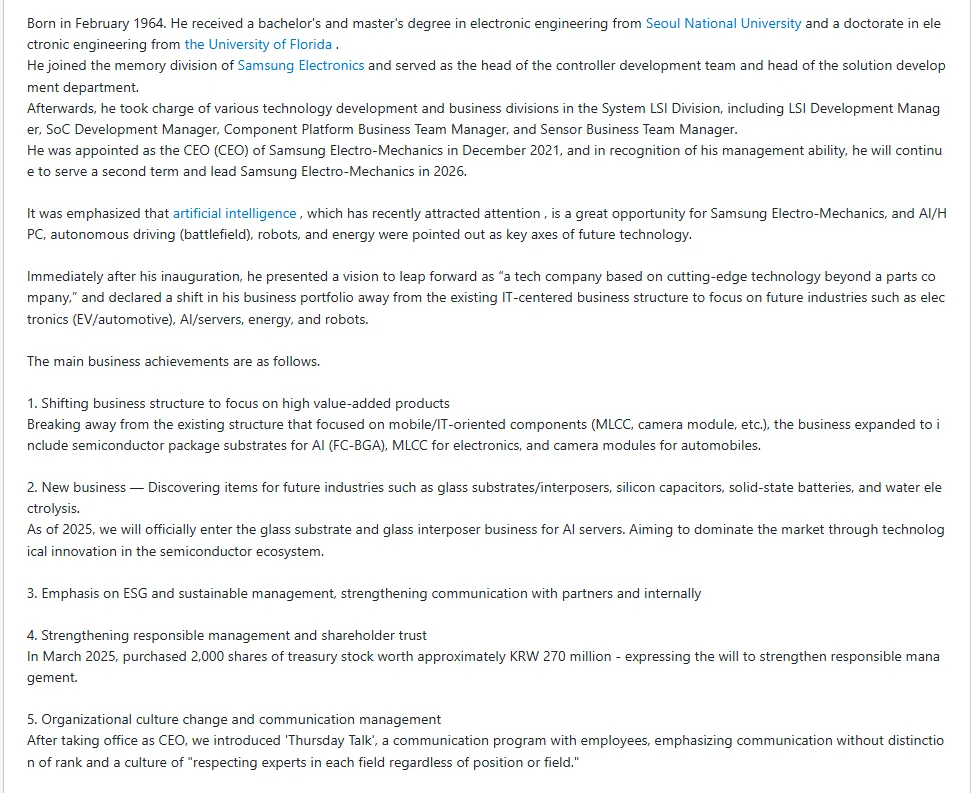

(资料来自:https://en.namu.wiki/w/장덕현)


三星电击指出,玻璃基板在高密度、高散熱封裝中,能取代传统有机基板。随着 AI 晶片功耗暴漲,玻璃材料的低翹曲与高穩定性成為关键。研究机构TechInsights 预估,到 2030 年市场规模将突破 30 亿美元。


玻璃基板正从实验阶段过渡到量产阶段。其低介电常数可降低插入损耗,同时其热膨胀系数与硅接近,从而提高芯片与封装连接的可靠性。玻璃通孔和重分布层可实现高密度扇出,这对于先进封装和共封装光学器件至关重要。
