5月28日，CSPT2026 分论坛 2.5D/3D集成与封装大会如期举办，敬请期待。在AI算力爆炸、摩尔定律逼近物理极限的当下，半导体产业的竞争已从单一制程节点的厮杀，转向先进封装这一决定未来格局的核心战场。
而混合键合（Hybrid Bonding），正是这场战争的“终极武器”——台积电SoIC、英特尔Foveros、三星X-Cube等全球顶级玩家的3D集成技术，均以其为核心互连手段；SEMI数据显示，超70%的先进封装研发资源，正疯狂涌向这一赛道。它不仅是异构集成（不同工艺节点逻辑、存储、模拟芯片融合）的唯一钥匙，更是HBM、3D SoC、Chiplet等未来工艺的“必经之路”。全球设备巨头、晶圆厂、存储巨头早已重兵压境，而中国半导体设备军团，正以破釜之势，在这场没有硝烟的战争中，与国际巨头展开生死竞速，争夺先进封装的主导权。
一、混合键合：颠覆传统封装的技术革命，全球巨头的必争之地
1.1 从凸点到无凸点：混合键合的技术本质与颠覆性优势
传统芯片互连依赖微凸块（Micro-bump），如同在芯片间搭建“焊料桥梁”，但随着堆叠层数与互连密度飙升，凸点的物理极限已成为不可逾越的鸿沟——高度约14.5μm的凸点，不仅限制堆叠层数，更会引发严重热应力、翘曲与信号延迟，电阻与功耗居高不下。
混合键合则彻底摒弃凸点，实现铜-铜直接互连+介质层键合的原子级贴合。其核心结构是在芯片/晶圆表面制备超细间距铜焊盘（间距<10μm，甚至亚微米级）与介质层（SiO₂/SiCN），通过表面活化、精准对准、压力贴合与退火，让铜原子相互扩散形成牢固金属键，介质层形成共价键连接。这种“无凸点”的直接互连，带来三大颠覆性突破：
•互连密度指数级提升：从传统凸块的每平方毫米数百个连接，跃升至每平方毫米上万个甚至百万个，彻底释放3D堆叠的带宽潜力；
•功耗与延迟断崖式下降：直接铜互连电阻远低于焊料，互连迹线长度缩短至纳米级，数据传输功耗降低50%以上，延迟接近芯片内部走线；
•物理极限全面突破：消除凸点高度限制，实现超薄堆叠（20层HBM堆叠高度可控制在775μm以内），热传导效率提升3倍，彻底解决高堆叠的热应力与翘曲难题。
1.2 全球巨头的技术卡位：SoIC、Foveros、X-Cube的混合键合争霸
全球半导体三强早已将混合键合作为3D集成的核心战略，技术路线针锋相对，争夺AI与高性能计算的封装主导权：
•台积电SoIC（System on Integrated Chips）：作为3D集成的标杆，SoIC采用W2W+D2W双路线混合键合，实现逻辑芯片与存储、模拟芯片的垂直堆叠。其CoWoS与WoW架构已大规模应用于AMD 3D V-Cache、Graphcore IPU等产品，对准精度达50nm以下，是当前最成熟的混合键合商用方案。
•英特尔Foveros：聚焦D2W混合键合，主打异构集成，将CPU、GPU、IO、存储等不同工艺芯片通过混合键合堆叠，Meteor Lake处理器已实现量产，键合节距<3μm，主攻PC与数据中心市场，强调“芯粒（Chiplet）+混合键合”的灵活集成优势。
•三星X-Cube：分为凸点版与混合键合版，后者通过TSV+混合键合实现3D IC垂直互连，已应用于3D NAND与HBM堆叠，目标是在存储与逻辑芯片的3D集成中，与台积电、英特尔分庭抗礼。
三大巨头的技术争霸，本质是混合键合路线、精度、良率与产能的全面比拼，而这一切的核心，都指向混合键合设备——这一决定技术落地的“卡脖子”装备。

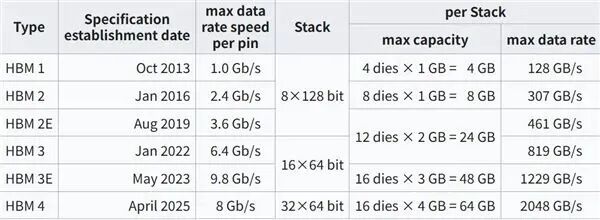

1.3 存储领域的生死抉择：HBM5 20hi堆叠，混合键合成唯一出路
在AI算力的核心载体——高带宽内存（HBM）领域，混合键合已从“技术选项”变为“生存必需”。三星、美光、SK海力士三大存储巨头明确宣布：2026-2027年量产的HBM5 20hi（20层堆叠），必须采用混合键合技术。
原因残酷而直接：传统微凸块（14.5μm）若用于20层堆叠，总高度将突破775μm的模块极限，且每层凸点带来的热应力累积，会导致晶圆严重翘曲、键合良率暴跌至30%以下，根本无法量产。而混合键合无凸点的特性，可将20层堆叠总高度控制在700μm以内，热应力降低80%，良率提升至99%以上，是突破HBM物理极限的唯一路径。
2026年3月初，国产HBM3E宣告试产，采用2.5D堆叠+TSV硅通孔，单堆栈带宽达960GB/s，互联密度较上一代提升20%，适配3nm及以下高端AI/GPU芯片。但这只是国产HBM的“起步阶段”，若想在HBM5时代与三星、美光、SK海力士抗衡，混合键合设备的自主可控，是绕不开的生死关。
二、混合键合设备：全球设备巨头的战略绞杀，BESI的绝对垄断
混合键合的技术落地，高度依赖超精密混合键合设备——其核心是实现晶圆对晶圆（W2W）或芯片对晶圆（D2W）的亚微米级对准+原子级表面处理，技术门槛远超传统封装设备，是全球半导体设备巨头的“必争之地”，也是当前最惨烈的装备战场。
2.1 核心技术指标：极限挑战，传统设备望尘莫及
混合键合设备的技术指标，是对机械、光学、真空、温控系统的极限压榨，任何一项不达标，都将导致键合失败、良率归零：
•对准精度：W2W需达±50nm以下，D2W需达±100nm，相当于在头发丝万分之一的尺度上实现精准贴合，是传统倒装焊设备的100倍精度要求；
•表面粗糙度：键合界面需<0.1nm RMS（原子级平整），铜焊盘与介质层的平整度误差不能超过一个原子层，否则无法形成原子键合；
•洁净度等级：必须在ISO Class 3环境下操作（每立方米仅3颗0.1μm颗粒），比传统封装的ISO Class 5高两个数量级，任何微小颗粒都会导致键合空洞、短路；
•吞吐量：量产设备需达1500-2000 CPH（每小时芯片数），平衡高精度与高产能，是设备商业化的核心门槛。
这些指标，直接将混合键合设备的技术壁垒推至“天花板”，全球仅少数几家设备巨头具备研发能力。
2.2 全球格局：BESI的70%垄断，ASML的强势入局，寡头绞杀加剧
•荷兰BESI：全球绝对霸主，垄断高端市场
荷兰BESI是混合键合设备领域的独孤求败，占据约70%的全球市场份额，是台积电、三星、英特尔的核心供应商。其旗舰产品Datacon 8800 CHAMEO ultra plus AC，实现100nm对准精度+2000 CPH吞吐量，设备单价高达传统键合机的3-5倍（单台超1亿美元），已批量应用于3D IC、HBM、3D NAND产线，标志着混合键合从实验室走向规模化量产。BESI通过技术封锁与产能垄断，牢牢掌控高端混合键合设备的定价权与供应权，成为中国先进封装的最大“卡脖子”环节。
•ASML：跨界入局，战略卡位，加剧全球竞争
2026年3月16日，全球光刻机巨头ASML宣布着手研发混合键合机台，正式进军先进封装设备领域。这一消息震动全球半导体产业——ASML凭借在光学对准、超精密控制领域的绝对优势，一旦切入混合键合设备，将直接挑战BESI的垄断地位，也预示着混合键合设备正式进入全球顶级设备商的战略核心，AI时代的装备竞争将更加惨烈。
•其他国际玩家：SUSS、SET、TEL，二线围剿
德国SUSS与法国SET联合推出XBC 300 Gen 2 D2W/W2W混合键合平台，对准精度达100nm，主打通用型市场；日本东京电子（TEL）则聚焦D2W混合键合，主攻HBM与Chiplet领域，与BESI、ASML形成“三足鼎立+二线围剿”的全球格局。

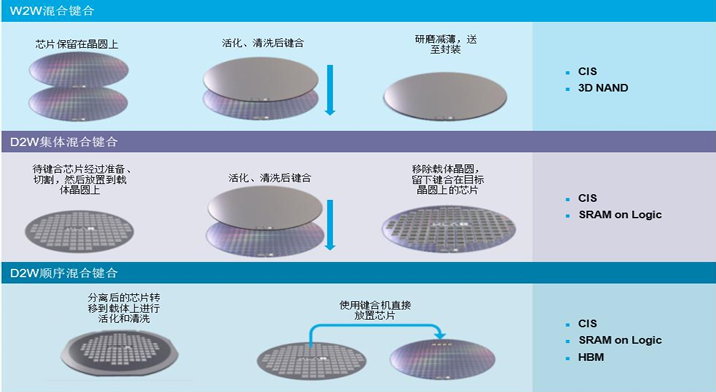

2.3 两大技术路线：W2W vs D2W，场景与性能的终极博弈
混合键合设备主要分为W2W（Wafer-to-Wafer，晶圆对晶圆）与D2W（Die-to-Wafer，芯片对晶圆）两大路线，二者技术路径、适用场景、优劣势截然不同，是设备厂商的核心战略选择：
2.3.1 W2W混合键合：批量生产的王者，同质堆叠的首选
W2W是将两片完整晶圆直接对准、键合，通过氧化物-氧化物初始键合+铜-铜互连实现无凸点连接，工艺成熟、良率高、产能大：
•核心优势：对准精度可达50nm以下，键合良率>99%，吞吐量达2000 CPH，适合高良率、小尺寸芯片的批量生产；
•核心劣势：无法在键合前筛选已知合格芯片（KGD），若晶圆存在坏芯片，会导致整批堆叠报废，良率损失风险高；
•主流应用：CMOS图像传感器（CIS）、3D NAND闪存、DRAM等同质堆叠，是当前混合键合的主流工艺路线。

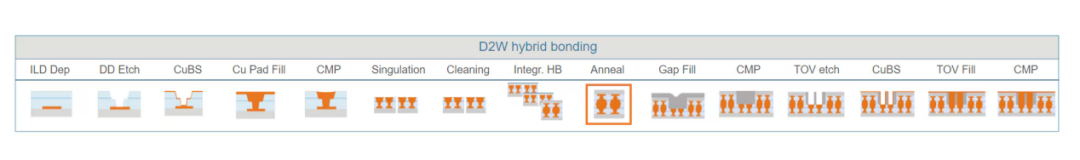

2.3.2 D2W混合键合：异构集成的核心，高价值芯片的唯一选择
D2W是先将顶晶圆切割为单颗芯片，筛选出KGD后，逐一键合到底晶圆上，灵活适配异构集成，避免坏芯片堆叠：
•核心优势：可筛选合格芯片，良率损失极低，适合大尺寸、高价值逻辑芯片（CPU、GPU、AI芯片）与存储芯片的异构集成，是Chiplet、HBM的核心工艺；
•核心劣势：对准精度要求更高（±100nm），工艺复杂，产能仅为W2W的1/3-1/2，设备成本高30%以上；
•主流应用：AI芯片、GPU、CPU、HBM、Chiplet等高端异构集成场景，是未来先进封装的决胜赛道。
两大路线的博弈，本质是“批量产能”与“异构灵活”的权衡——W2W主导当前量产市场，D2W则决定未来AI与Chiplet时代的格局，谁能在D2W领域率先实现大规模量产，谁就能主导先进封装的未来。
三、国产混合键合设备：破釜突围，十大企业的生死竞速
面对BESI的垄断、ASML的入局，中国半导体设备军团没有退路——混合键合设备的自主可控，直接决定国产HBM、Chiplet、3D IC的生死存亡。经过十年攻坚，国产混合键合设备已形成清晰的竞争格局，从第一梯队的顶级精度突破，到第二梯队的快速追赶，再到跨界玩家的入局，一场轰轰烈烈的国产替代大战，正在全面打响。
3.1 第一梯队：30-50nm顶级精度，商用落地，直面国际巨头
第一梯队企业已实现30-50nm对准精度，完成商用交付、头部客户量产验证，技术指标接近BESI等国际巨头，是国产混合键合的“尖刀部队”：
3.1.0 拓荆科技国产大哥大
拓荆科技是国内首家实现W2W 混合键合商用量产的企业，W2W精度≤30nm,2024年先进键合相关营收接近9600万，以W2W及配套预处理设备为主。其Dione 300系列晶圆对晶圆混合键合设备已通过客户验证并实现复购，对准精度达±30nm。其中产品Dione 300系列（W2W混合键合设备）、Propus（D2W混合键合前表面预处理设备）。对准精度±30nm（W2W设备），D2W设备通过预处理工艺实现高精度对准。应用于HBM、3D NAND等高端存储芯片制造，技术指标接近国际先进水平。
3.1.1 北方华创久久为功突然爆发
北方华创是国产混合键合设备的佼佼者2026年SEMICON展会正式官宣：国内首家D2W混合键合设备通过客户量产验证，精度≤50nm。其核心产品Qomola HPD30（D2W设备）突破微米级超薄芯片无损拾取、纳米级超高精度对准、无空洞高质量键合等关键技术，融合自研高精度光学成像系统与AI智能补偿算法，实现纳米级对准与高速产能的平衡。同时推出Gluoner R50（W2W设备），聚焦CIS、3D NAND、3D DRAM场景。
3.1.2 青禾晶元：W2W赛道老牌王者，精度达国际先进
青禾晶元是W2W混合键合领域的老牌实力派，布局成熟，精度≤50nm，部分产品性能超越国际竞品。其核心产品：
•SAB 82CWW系列：W2W混合键合设备，对准精度±30nm（片间同轴对准）或±100nm（红外穿透对准），兼容8/12寸晶圆，支持C2W/W2W双模式，广泛应用于存储器、Micro-LED、CIS领域；
•SAB 62系列：亲水性/混合键合设备，对准精度达百纳米级，适用于SOI、LTOI等键合衬底批量生产，键合后精度优于100nm。
青禾晶元的核心优势：W2W技术成熟度国内第一，对准精度达国际先进水平，是国产W2W混合键合的核心供应商，与北方华创形成“D2W看北方华创，W2W看青禾晶元”的格局。
3.1.3 芯慧联芯：D2W/W2W双线并进，精度达国际先进
芯慧联芯实现D2W与W2W双线布局，设备对准精度达50-100nm，核心指标达国际先进、国内领先。其核心产品：
•SIRIUS RT300：D2W混合键合设备，已完成出货，对准精度±100nm，适配HBM、3D NAND、AI芯片场景；
•CANOPUS RT300：W2W混合键合设备，对准精度±50nm，键合强度、界面缺陷控制、微扭曲等指标达国际先进。
芯慧联芯的核心优势：双线并进，产品全面覆盖主流场景，已实现批量出货，是国产混合键合设备的重要力量。
3.1.4 芯力科：30nm顶级精度，行业黑马，潜力爆发
芯力科官宣对准精度达行业顶级的30nm，2026年刚刚启动客户验证，技术潜力巨大，是第一梯队中最具爆发力的黑马。其30nm精度直接对标BESI的顶级设备，一旦通过客户验证，将迅速抢占高端市场，打破BESI的垄断。
3.2 第二梯队：100-200nm精度，快速追赶，布局细分市场
第二梯队企业对准精度达100-200nm，已进入客户供应链，或完成设备交付，正在快速追赶第一梯队：
•华卓精科：国内较早布局混合键合的企业，HBS系列全自动晶圆混合键合系统实现室温直接键合，对准精度达200nm，在超精密测控技术方面积累深厚，已进入部分客户供应链，2026年2月交付D2W设备至武汉客户；
•迈为股份：跨界布局混合键合设备，精度±100nm，已交付头部客户并获得订单，提供全类型键合解决方案，依托光伏设备的精密制造经验，快速切入半导体领域；
•普莱信：精度300nm，在光模块TCB热压键合领域已实现批量供货，混合键合设备处于客户验证阶段，主要面向中高端封装场景。
3.3 第三梯队：早期研发，样机展示，追赶之路漫长
第三梯队企业聚焦中低端市场，或处于早期研发展示阶段，距离商用落地还有较长距离：
•艾科瑞思：精度500nm，聚焦中低端封装领域，暂未进入HBM、Chiplet核心主赛道；
•星空科技：2026年SEMICON首次展出D2W、W2W混合键合设备样机，处于早期研发展示阶段，尚未开展客户验证。
3.4 国产格局：D2W决胜未来，国产替代全面加速

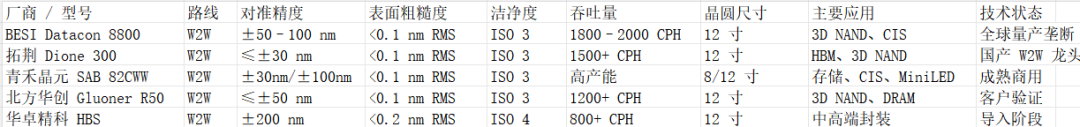

整体来看，国产混合键合设备已形成清晰的竞争梯队与市场格局：

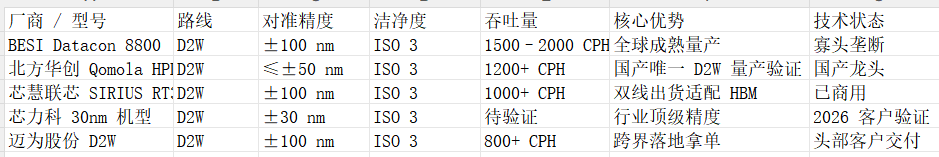

•D2W量产：北方华创一家独大，是国内唯一实现客户端量产验证的厂商，主导Chiplet、HBM核心赛道；
•W2W商用：青禾晶元、芯慧联芯领先，技术成熟，批量出货，覆盖CIS、3D NAND等主流场景；
•第二梯队：华卓精科、芯力科、迈为股份紧随其后，快速突破精度瓶颈，布局细分市场。
未来3-5年，D2W将成为行业决胜关键——AI芯片、HBM、Chiplet的爆发式增长，将带动D2W混合键合设备需求年复合增长率超50%。谁能率先完成D2W设备的大规模量产验证、良率突破99%、产能达1500 CPH，谁就能在国产先进封装设备领域占据主导地位，打破BESI的全球垄断。
四、混合键合的未来：AI时代的基础设施，国产设备的终极战场
4.1 技术演进：从50nm到10nm，精度与密度的极限突破
混合键合技术仍在快速迭代，未来3年将实现三大突破：
•对准精度：从当前50-100nm，突破至10-30nm，支持亚微米级键合节距，互连密度再提升10倍；
•工艺路线：W2W与D2W融合，推出W2W+D2W混合工艺，兼顾批量产能与异构灵活，适配HBM 30hi+、Chiplet 3D堆叠等极致场景；
•材料与工艺：从Cu-Cu键合，拓展至Cu-SiCN、Cu-SiO₂等新型介质键合，提升键合强度与可靠性，适配高温、高湿等极端环境。
4.2 市场爆发：AI算力驱动，混合键合设备需求井喷
SEMI预测，2026-2030年，全球混合键合设备市场规模将从80亿美元增长至350亿美元，年复合增长率达45%，其中D2W设备占比将从30%提升至60%，成为市场增长的核心引擎。
核心驱动因素：
•AI算力爆炸：GPT-5、多模态大模型的普及，将带动HBM、AI GPU需求增长10倍，混合键合是HBM 20hi+、3D Chiplet的唯一选择；
•先进封装渗透：3D IC、Chiplet、HBM的市场渗透率将从2026年的15%提升至2030年的60%，混合键合设备需求随之井喷；
•国产替代加速：中国半导体产业的自主可控战略，将推动混合键合设备国产替代率从2026年的5%提升至2030年的40%，国产设备迎来黄金发展期。
4.3 国产机遇：打破垄断，主导先进封装的未来
混合键合设备是中国半导体设备领域最具突破潜力的赛道——与光刻机、刻蚀机相比，混合键合设备的技术壁垒相对可控，国产第一梯队企业已实现30-50nm精度突破，与BESI的差距缩小至1-2代；同时，中国拥有全球最大的先进封装市场（HBM、AI芯片、Chiplet需求占全球40%以上），为国产设备提供了充足的验证与应用场景。
未来，国产混合键合设备的核心突破方向：
1.D2W设备量产化：北方华创、芯慧联芯需快速提升D2W设备良率至99%、产能达2000 CPH，实现HBM、AI芯片产线的大规模导入；
2.W2W设备高端化：青禾晶元、芯慧联芯需进一步提升W2W精度至30nm以下，抢占3D NAND、CIS高端市场；
3.核心部件自主化：突破高精度光学对准系统、超精密运动控制平台、原子级表面处理模块等核心部件的自主研发，摆脱对进口零部件的依赖；
4.生态协同：与国产HBM、Chiplet设计/制造企业深度协同，联合开发工艺方案，实现“设备-工艺-产品”的全链条自主可控。
结语：混合键合，决定中国半导体未来的终极战场
混合键合，是半导体产业从“平面竞争”走向“立体竞争”的核心枢纽，是AI时代芯片性能突破的“最后一公里”，更是中国半导体实现自主可控、打破国际垄断的关键一战。
全球范围内，BESI的垄断、ASML的入局、三星/台积电/英特尔的技术卡位，让这场战争充满血雨腥风；而中国半导体设备军团，以北方华创、青禾晶元、芯慧联芯为先锋，以华卓精科、芯力科、迈为股份为后盾，正以破釜之势，在混合键合设备领域展开生死竞速。
从30nm精度突破到D2W量产落地，从W2W商用出货到核心部件自主化，国产混合键合设备的每一步突破，都是中国先进封装产业的一次“涅槃重生”。未来3-5年，谁能在混合键合设备领域实现全面超越，谁就能主导全球先进封装的格局，让中国半导体在AI时代占据一席之地。
这场没有硝烟的战争，才刚刚开始——混合键合的终极战场，国产设备的突围之路，注定充满挑战，但必将迎来胜利。
