市场对芯片封装的集成度、精度、稳定性、散热能力及量产性价比提出了全新的严苛要求，传统引线封装、常规晶圆级封装已无法适配高端场景需求，以扇出封装为代表的面板级先进封装技术快速崛起，成为产业升级的核心抓手。
全球先进封装市场规模持续高速增长，行业机构预测，2030年全球先进封装市场规模将逼近800亿美元，其中扇出面板级封装凭借适配大尺寸量产、布线灵活、成本可控的优势，市场占比持续提升，逐步替代传统封装工艺，成为高端芯片封装的主流方案。
相较于国外成熟产业体系，国内先进封装产业近年迎来快速发展，依托完整的电子制造产业链、庞大的下游应用市场及政策扶持，国产扇出封装产能持续扩张，但在高端工艺、精密制造、良率控制等核心环节仍与国际头部企业存在显著差距，高端扇出封装产能仍存在较大缺口，国产化替代空间广阔。
扇出封装核心技术优势与应用场景

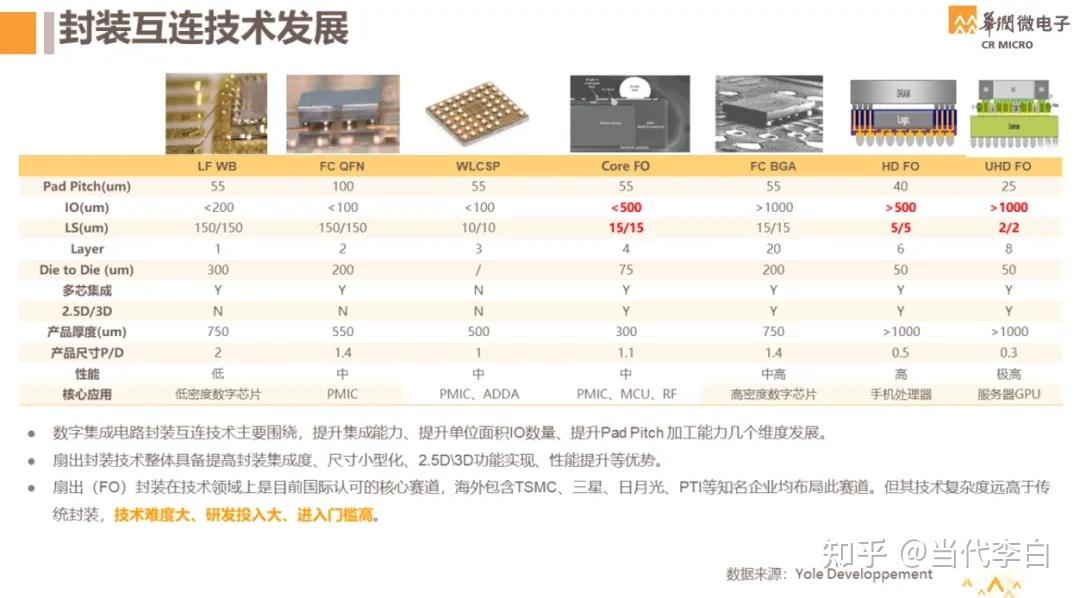

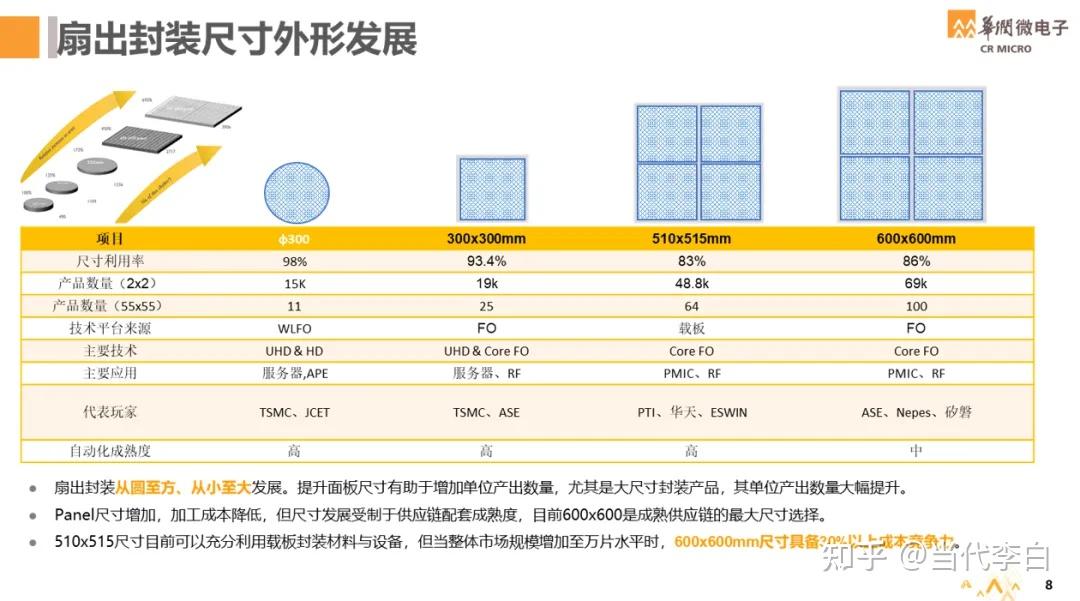

扇出封装技术（Fan-Out Packaging）分为扇出晶圆级封装（FOWLP）与扇出面板级封装（FOPLP）两大主流路线，其中面板级扇出封装突破了圆形晶圆的尺寸限制，采用方形大尺寸面板基材进行规模化生产，具备高集成度、轻薄化、高互联密度、低成本、适配大规模量产的核心优势，完美适配当下高端芯片的封装需求。传统封装工艺依赖基板布线，IO引脚数量受限、信号传输路径长、发热严重、体积偏大，而扇出封装通过晶圆/面板重构、外部塑封填充、RDL重布线层工艺，将芯片引脚“扇出”至芯片外部区域，大幅提升IO互联数量，缩短信号传输距离，降低传输损耗与发热问题，有效解决高密度芯片的信号拥堵、散热不佳等行业痛点。

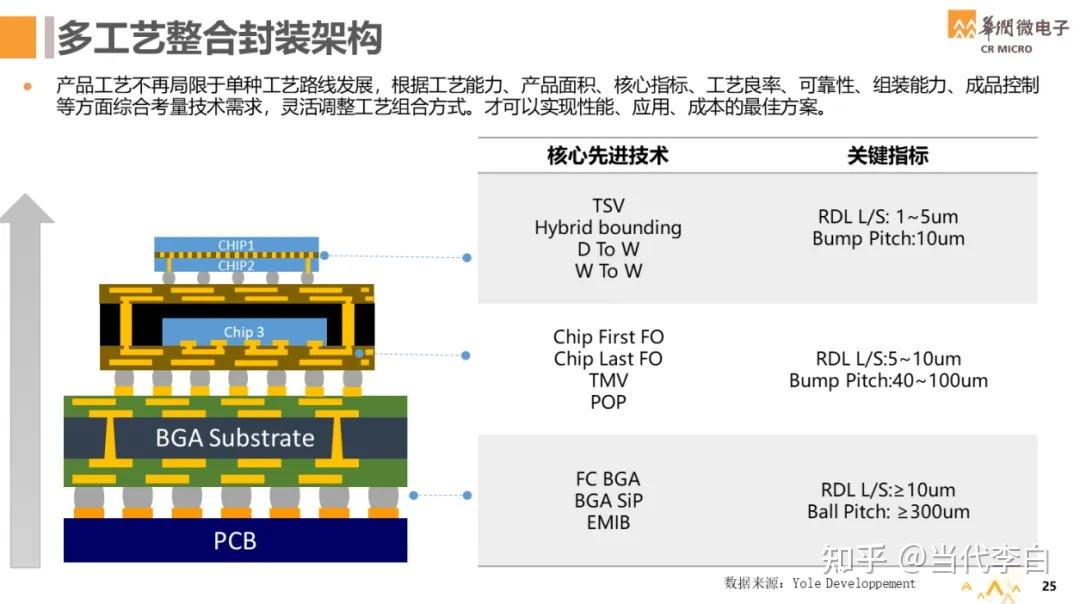

目前，扇出封装技术已广泛应用于AI算力芯片、射频芯片、存储芯片、传感器芯片、车载功率芯片、消费电子SoC芯片等高端领域。尤其是在大模型AI芯片、高速光模块、6G射频器件等新兴赛道，扇出面板封装凭借优异的高频低损耗、抗干扰、轻量化特性，成为不可或缺的核心封装方案，也是TGV玻璃基板先进封装、Chiplet异构集成等前沿技术落地的关键配套工艺，是支撑下一代半导体产业创新的底层基础。
国内扇出封装产业发展需求
随着全球半导体产业链重构，国产化自主可控成为行业发展核心趋势，下游终端企业对国产高端封装产能、高品质扇出封装产品的需求持续激增。一方面，海外头部企业长期垄断高端扇出封装工艺与量产产能，国内高端芯片封装高度依赖进口，供应链稳定性不足，制约了国内半导体产业的自主发展；另一方面，下游AI、消费电子、新能源汽车产业迭代速度加快，定制化、高精密、小批量、多品类的封装需求持续增长，对国内扇出封装企业的工艺精度、量产能力、良率控制、快速迭代能力提出了更高要求。
当前国内扇出封装产业正处于从技术验证、小批量试产向规模化、商业化量产跨越的关键窗口期，产业发展核心需求集中在三大维度：一是突破精密工艺技术瓶颈，解决芯片对位偏差、产品翘曲、良率偏低等量产痛点；二是完善产业链配套，实现封装材料、精密设备、检测仪器的国产化适配；三是搭建标准化量产体系，提升自动化生产水平，降低生产成本，实现规模化盈利。技术突破、产能升级、产业链完善，成为国内先进面板扇出封装制造业高质量发展的核心目标。
扇出封装技术核心工艺挑战
扇出面板封装工艺流程复杂，涵盖晶圆重构、芯片贴片、塑封填充、高温制程、RDL重布线、图形对位、切割检测等数十道精密工序，全流程涉及材料、设备、工艺、精度、温度控制等多重变量，任何环节的微小偏差都会引发产品失效、良率下降、量产受阻等问题。结合扇出封装量产实践，当前行业最核心、最亟待突破的两大技术难题为芯片对位偏差问题与产品翘曲变形问题，两大痛点直接决定产品良率、可靠性与量产可行性，是制约国内高端扇出封装产业化的关键瓶颈。

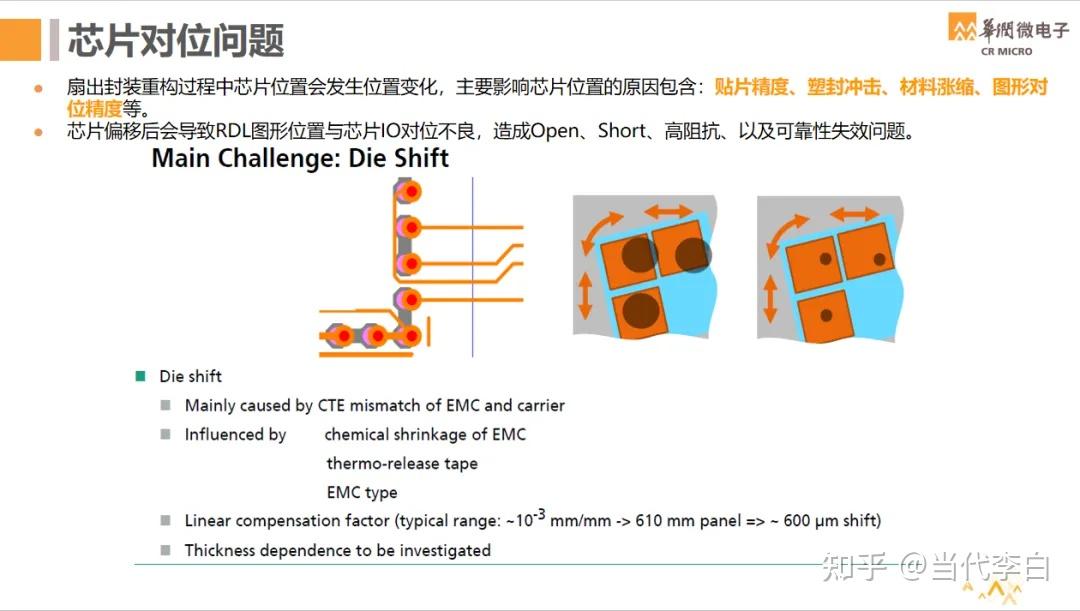

芯片对位偏差问题及失效机理
芯片精准对位是扇出封装工艺的核心基础，直接决定RDL重布线层与芯片IO引脚的匹配精度，是保障芯片电气性能、结构可靠性的前提。在扇出封装晶圆重构的全流程中，芯片位置极易发生偏移，微小的位置误差都会被后续多层工艺放大，最终引发产品批量失效，是行业普遍存在且难以根治的工艺难题。
从工艺全流程拆解，引发芯片位置偏移的核心因素主要包含四大类，覆盖生产、成型、对位全环节。第一，贴片精度误差。芯片贴片工序是封装的首道核心精密工序，自动化贴片机的对位精度、吸附稳定性、运动控制精度直接影响芯片初始摆放位置。在大尺寸面板量产场景下，设备运动偏差、真空吸附受力不均、芯片微小位移等问题，都会导致芯片初始贴片位置出现偏移，为后续对位失效埋下隐患。第二，塑封冲击偏移。贴片完成后需进行塑封填充工艺，熔融态塑封料高速流动、填充、固化的过程中，会对裸芯片产生流体冲击力，打乱芯片初始位置，造成芯片水平偏移、角度偏转，且大尺寸面板封装的塑封区域更广，流体冲击不均匀性更显著，偏移问题更为突出。
第三，材料涨缩偏差。扇出封装体系由硅芯片、EMC塑封料、RDL重布线层等多种不同材质构成，各类材料的物理特性差异显著，在温度变化、固化成型过程中会产生不同程度的伸缩形变，间接带动芯片位置偏移。第四，图形对位精度误差。在RDL重布线、光刻图形制备工序中，设备对位精度、基材形变、工艺基准偏差等因素，会导致光刻图形与芯片IO引脚的基准错位，进一步加剧对位不良问题。

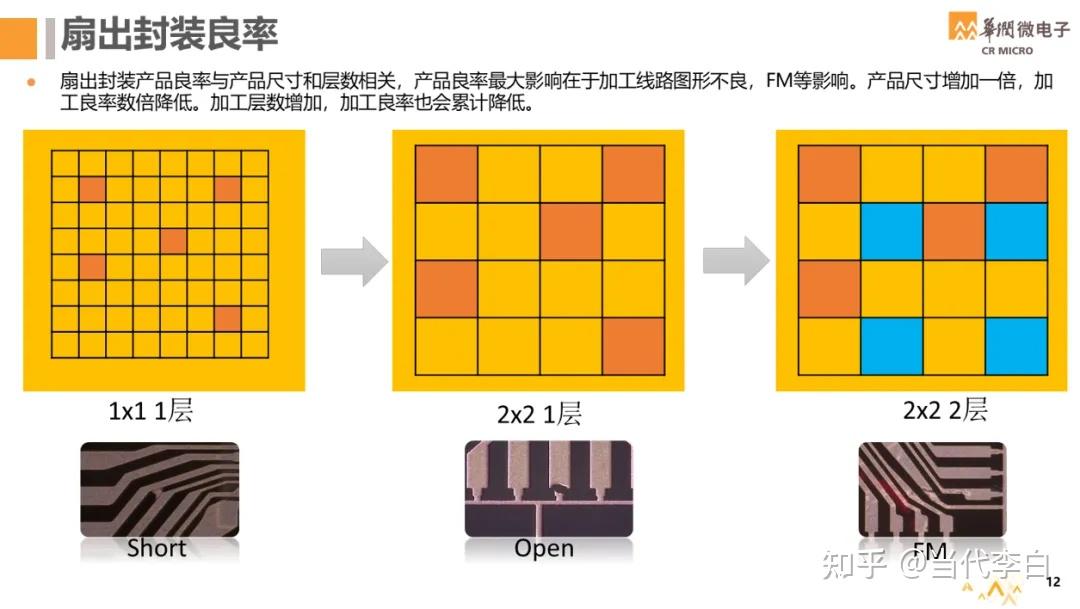

芯片偏移引发的产品失效问题具有极强的破坏性与多样性，直接影响芯片的电气性能与长期可靠性。首先，对位偏差会造成RDL图形与芯片IO引脚匹配错位，引发开路（Open）、短路（Short）故障，导致芯片完全失效，无法正常工作；其次，轻微对位偏差会造成线路接触不良、导通面积不足，引发高阻抗问题，导致芯片信号传输延迟、损耗过大、发热异常，无法满足高端芯片的性能要求；最后，长期使用过程中，对位不良的结构会持续产生应力集中，在高低温循环、振动、湿热等可靠性测试场景中，极易出现线路断裂、引脚脱落、分层开裂等失效问题，大幅降低产品使用寿命与环境适应性，无法满足工业级、车规级、航天级高端应用标准。
产品翘曲变形问题及工艺影响

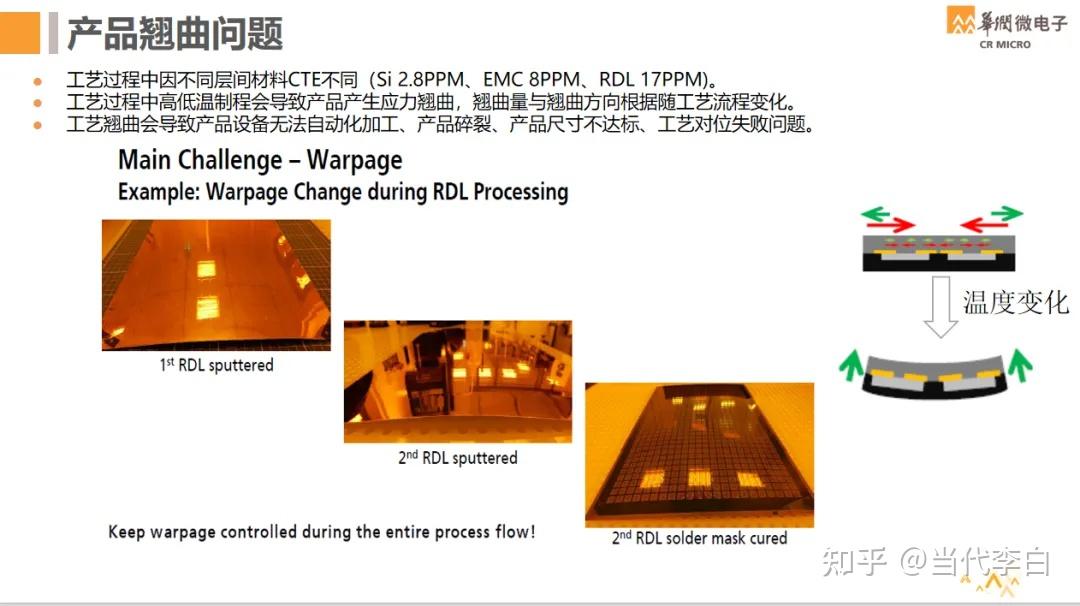

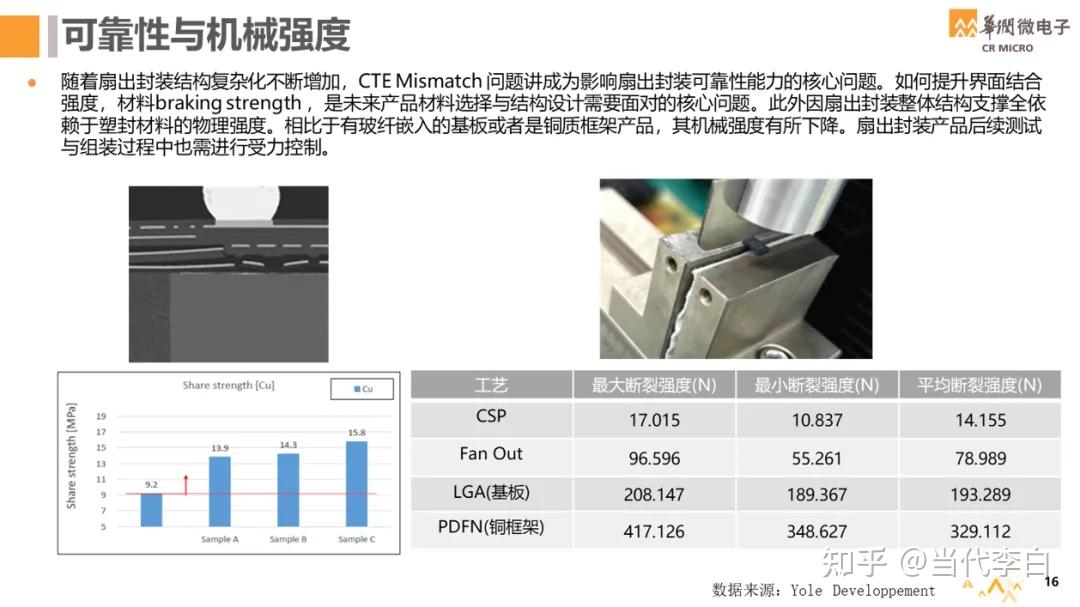

产品翘曲是扇出面板封装量产过程中最普遍、影响最深远的工艺难题，贯穿晶圆重构、高温固化、多层布线、冷却成型全流程，是制约扇出封装自动化量产、提升产品良率的核心痛点。翘曲问题的核心诱因是封装体系内多层材料的热膨胀系数（CTE）不匹配，不同材质在温度变化过程中的伸缩形变差异，引发内部应力堆积，最终导致基材弯曲、变形、翘曲。
从核心材料参数来看，扇出封装三大核心材质的热膨胀系数存在巨大差异：硅芯片（Si）的CTE仅为2.8PPM，具备极高的热稳定性，形变极小；EMC塑封料CTE达到8PPM，热形变幅度显著高于硅芯片；而RDL重布线层CTE高达17PPM，对温度变化最为敏感，伸缩形变幅度最大。三种物理特性差异悬殊的材料紧密复合成型，在工艺高低温循环的反复刺激下，各层材料伸缩速率、伸缩量不一致，内部产生巨大的内应力，当应力无法释放时，就会引发基材整体翘曲变形。
扇出封装工艺流程包含多次高温固化、低温冷却、升温加工工序，温度跨度大、冷热交替频繁，产品翘曲量与翘曲方向会随工艺流程持续动态变化，无固定规律，进一步增加了工艺控制难度。前期塑封固化阶段、中期RDL多层布线阶段、后期退火冷却阶段，均会产生不同程度的应力堆积与形变，且大尺寸面板封装的基材面积更大，应力分布更不均匀，翘曲变形问题远比重度晶圆级封装更突出。
产品翘曲会引发一系列连锁式量产故障，对生产加工与产品品质造成全方位负面影响。第一，阻碍自动化量产加工。扇出封装量产依赖高精度自动化设备完成贴片、光刻、蚀刻、检测、切割等工序，翘曲变形的基材无法精准贴合设备工作台，定位基准失效，导致自动化设备无法正常吸附、对位、加工，大幅降低生产效率，甚至导致设备停机，无法实现规模化流水线生产。第二，引发产品物理损坏。严重的翘曲形变会导致基材应力集中开裂、芯片碎裂、分层剥离，直接造成产品报废，大幅提升生产成本。第三，导致产品尺寸不达标。翘曲变形会改变产品整体平面度、厚度均匀性、外形尺寸，无法满足终端产品的装配精度要求，出现装配卡顿、贴合不良等问题，产品直接报废。第四，加剧工艺对位失败。基材翘曲会彻底打乱光刻、布线、切割工序的对位基准，造成多层RDL布线错位、图形偏移、层间对位不良，进一步放大芯片对位失效问题，形成“翘曲—对位偏差—产品失效”的恶性循环，大幅拉低量产良率。
国内扇出封装技术产业核心问题深度剖析
结合上述两大核心技术痛点，从产业全局视角来看，国内扇出面板封装制造业不仅存在单点工艺技术短板，更存在全产业链、全流程体系的结构性问题。相较于国际头部企业成熟的量产体系，国内产业在工艺体系、材料配套、设备精度、标准化体系、良率管控、技术协同等多个维度存在明显短板，这些核心问题相互制约、叠加影响，成为阻碍国产扇出封装技术规模化、高端化、自主化发展的核心壁垒。
工艺体系不成熟，精密制程管控能力薄
国内扇出封装技术起步较晚，核心工艺积累不足，尚未形成成熟、稳定、标准化的量产工艺体系，工艺迭代依赖试错，精准管控能力远落后于国际水平。国际企业经过多年量产迭代，已形成适配不同产品、不同场景的成熟工艺方案，能够精准控制芯片对位精度、应力形变、翘曲量及层间匹配度，量产良率稳定在较高水平。而国内企业大多处于工艺摸索阶段，针对贴片偏差、塑封冲击、材料涨缩、温度应力等细节变量，缺乏系统化的参数积累与优化方案，工艺参数适配性差，无法实现全流程精准管控。
同时，国内企业对扇出封装动态工艺规律认知不足，无法精准预判工艺流程中翘曲方向、翘曲量、对位偏差的动态变化，难以提前通过工艺参数调整、流程优化规避失效风险。多数企业仅能通过后期检测筛选不良品，无法实现前端工艺预防，导致产品不良率偏高、量产稳定性差，难以满足高端客户的批量交付需求。此外，国内扇出封装工艺定制化适配能力不足，针对AI芯片、射频芯片、功率芯片等不同品类的产品特性，缺乏差异化的工艺优化方案，难以适配高端市场多元化的封装需求。
核心材料适配性不足，国产化配套短板突出

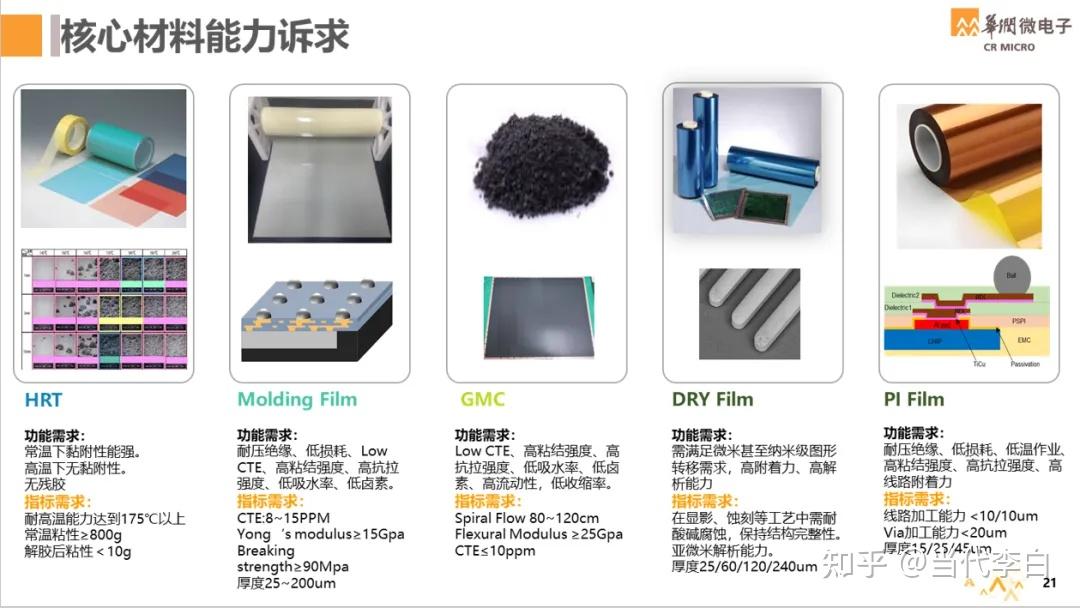

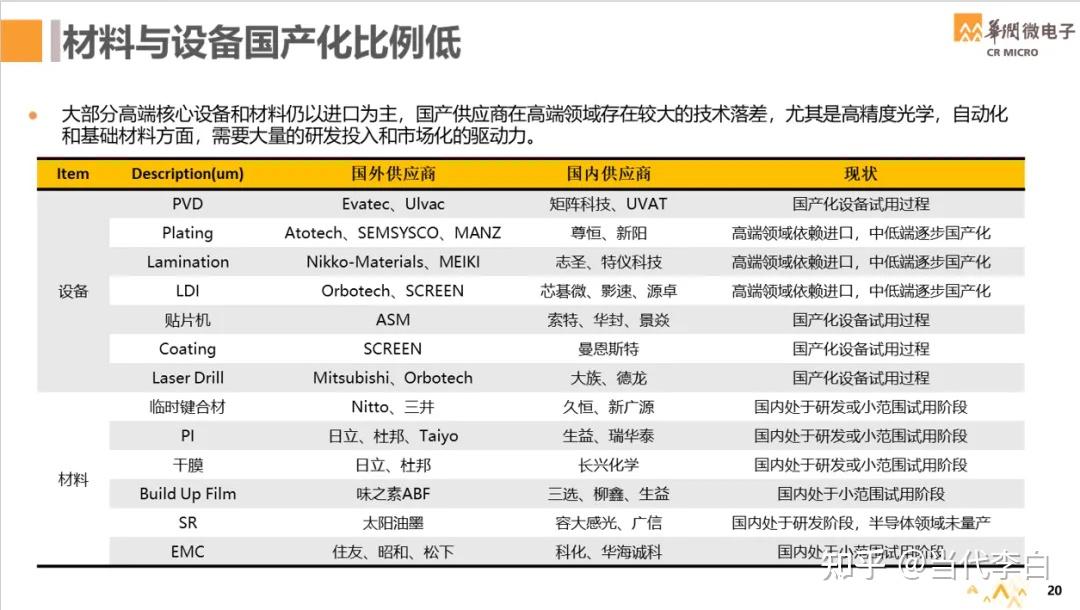

扇出封装的工艺稳定性、产品可靠性高度依赖核心封装材料的性能匹配度，材料是解决对位偏差、翘曲变形问题的底层基础。当前国内扇出封装核心材料国产化替代进程缓慢，高端EMC塑封料、RDL布线材料、临时键合胶、填充材料等关键材料仍高度依赖进口，国产材料存在性能不稳定、参数匹配度低、一致性差等问题。
一方面，国产封装材料的热膨胀系数、刚性、韧性、流动性等核心参数无法精准匹配扇出封装工艺需求，不同批次材料的性能一致性不足，导致生产过程中材料涨缩偏差不可控，进一步加剧芯片偏移与产品翘曲问题。进口材料虽然性能稳定，但采购周期长、成本高、供应链风险大，制约国内产业规模化降本。另一方面，国内缺乏材料、工艺、结构一体化协同研发体系，材料企业与封装制造企业脱节，材料研发无法精准匹配量产工艺痛点，针对性解决CTE不匹配、塑封冲击、形变应力等核心问题的专用材料稀缺，无法从源头根治扇出封装的工艺缺陷。
高端精密设备精度不足，自动化量产能力欠缺

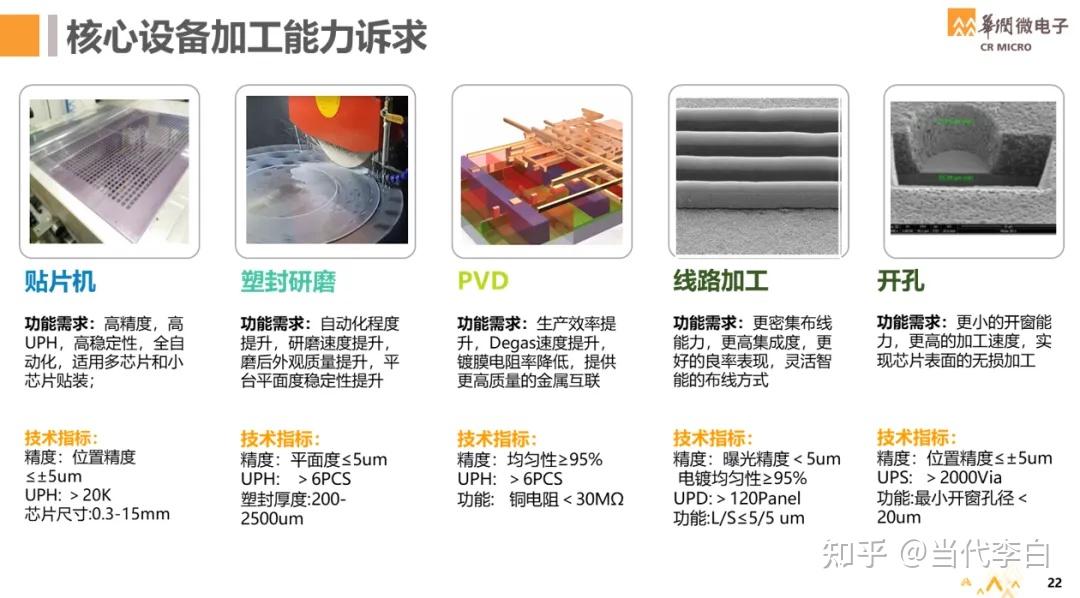

扇出封装属于超高精密制造，全流程依赖高精度贴片设备、光刻设备、对位设备、检测设备、温控设备支撑，设备精度直接决定工艺上限。目前国内封装设备产业存在明显的结构性短板，中低端设备基本实现国产化替代，但高端精密贴片设备、高精度图形对位设备、微形变检测设备、温控固化设备仍被海外品牌垄断。
国产高端设备的对位精度、运动控制精度、温度控制稳定性、重复定位精度不足，无法满足扇出封装微米级、亚微米级的精密加工需求，设备本身的精度误差直接叠加到产品工艺中，成为芯片对位偏差、翘曲管控失效的重要诱因。同时，国内自动化量产体系不完善，大尺寸面板封装的自动化流水线适配性差，翘曲基材的自适应对位、自动矫正、智能检测技术缺失，无法实现全流程自动化闭环管控，大量工序依赖人工辅助调试，生产效率低、人为误差大，量产一致性难以保障，无法适配大规模商业化量产需求。
良率管控体系缺失，量产稳定性不足
良率是衡量封装产业产业化成熟度的核心指标，也是制约国内扇出封装产业盈利与规模化发展的关键痛点。由于工艺、材料、设备、管控多维度短板叠加，国内扇出封装量产良率普遍低于国际先进水平，尤其是高端高精度扇出产品良率差距更为明显。

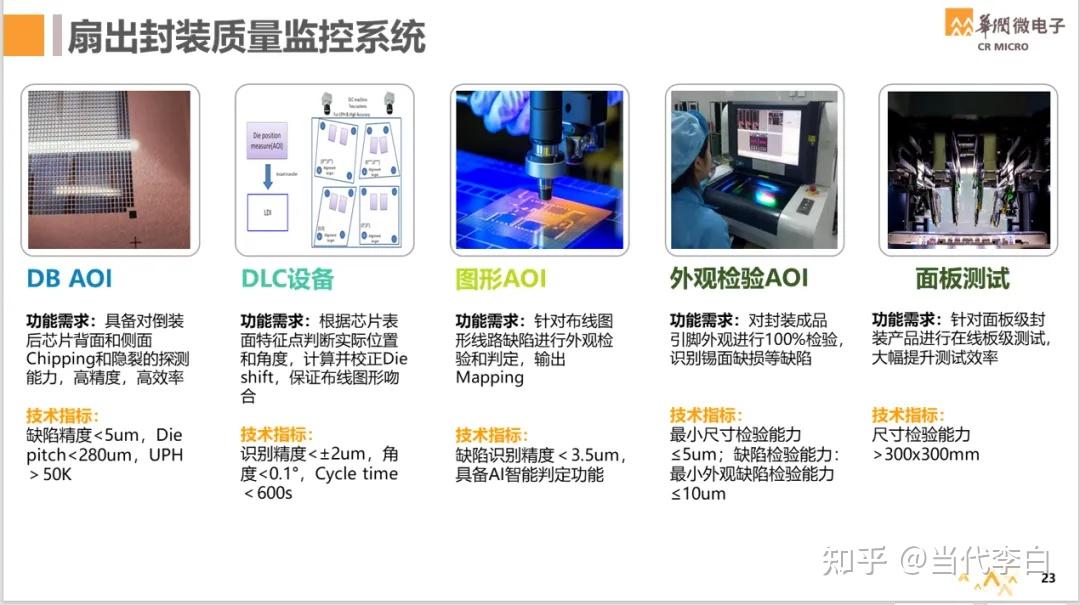

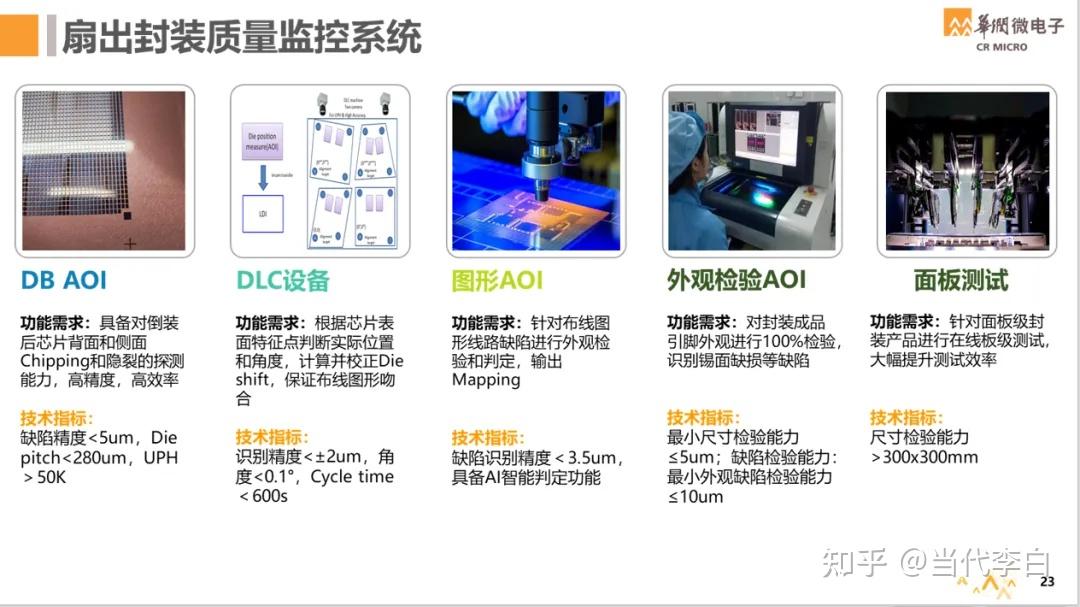

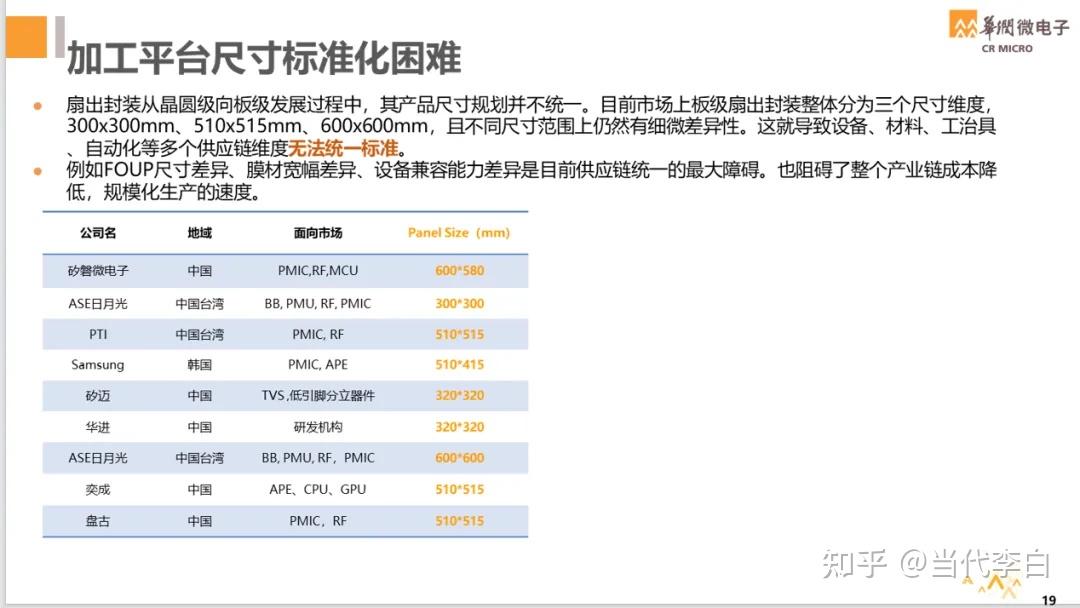

国内企业尚未建立全流程、全节点的良率管控体系，缺乏对工艺变量、材料参数、设备状态、环境因素的实时监测与数据分析能力，无法精准定位不良品产生的核心诱因。面对芯片偏移、翘曲变形、短路开路、高阻抗等失效问题，大多采用事后整改的模式，无法实现前置预防与过程管控，导致不良品率居高不下，生产成本大幅攀升。同时，行业缺乏统一的量产标准与检测规范，不同企业工艺水平、产品质量参差不齐，产业整体规范化程度低，制约行业整体升级。
产学研协同不足，核心技术迭代缓
扇出面板封装是横跨新材料、精密机械、半导体制造、光学检测、自动化控制的交叉学科领域，单一企业难以独立完成核心技术突破，需要高校、科研院所、产业链企业协同攻关。当前国内扇出封装产业存在明显的产学研脱节问题，科研机构的技术研究偏向理论与实验室验证，缺乏量产场景适配性，难以落地转化为工业化工艺方案；企业聚焦生产制造，研发能力薄弱，无法自主攻克核心工艺瓶颈，导致行业整体技术迭代速度缓慢。
针对芯片对位优化、翘曲应力调控、材料CTE匹配、大尺寸面板精密加工等核心技术难题，国内尚未形成常态化的联合攻关机制，技术积累碎片化、分散化，无法形成体系化的技术优势，导致国内扇出封装产业长期处于跟随状态，难以突破海外技术壁垒，高端市场竞争力不足。
国产扇出封装产业高质量发展优化路径
针对当前国内扇出封装产业的技术痛点与产业短板，结合行业发展趋势与市场需求，需从工艺优化、材料国产化、设备升级、体系搭建、产学研协同五大维度精准发力，全方位突破产业发展瓶颈，推动国产扇出封装技术从试产走向量产、从低端走向高端、从依赖进口走向自主可控。
在工艺优化层面，需建立全流程工艺参数数据库，系统梳理贴片、塑封、固化、布线、对位全工序的变量规律，针对性优化贴片精度控制、塑封流速调控、温度曲线设置方案，通过分段式温控、应力缓释工艺、动态对位矫正技术，有效降低芯片偏移与产品翘曲问题，提升工艺稳定性与产品良率。在材料领域，推动材料企业与封装制造企业深度联动，定向研发适配扇出封装的低应力、低膨胀系数、高稳定性专用塑封材料、RDL材料，实现多层材料CTE精准匹配，从源头解决形变应力问题。
在设备端，加大国产高端精密封装设备研发力度，突破高精度对位、微米级检测、自适应形变矫正、智能温控等核心技术，提升国产设备精度与稳定性，完善大尺寸面板自动化量产流水线，实现全流程智能化、精准化管控。在产业体系层面，搭建统一的行业工艺标准、检测标准与良率管控体系，建立全节点质量追溯机制，实现不良问题前置预防，稳步提升量产良率与产品一致性。
同时，强化产学研用协同创新，联合高校、科研院所、龙头企业组建技术攻关平台，聚焦扇出封装核心技术难题开展联合研发，加速实验室技术产业化落地，构建“材料-设备-工艺-量产-应用”全链条自主可控的产业生态，推动国内先进面板扇出封装制造业高质量发展，助力我国半导体先进封装产业跻身全球第一梯队。
