3月2日,拓荆科技股份有限公司发布公告称,公司基于整体战略布局及经营发展的需要,为加快产能规划及产业布局,拟投资11亿元建设“高端半导体设备产业化基地建设项目”,本项目由公司和公司子公司拓荆创益(沈阳)半导体设备有限公司共同实施。

公告披露了该项目的具体信息。本项目建设周期预计为4年(最终以实际开展情况为准),占地面积约147亩,其中公司拟购买土地使用权面积约42亩,拓荆创益拟购买土地使用权面积约105亩(具体以实际情况为准)。本项目拟在沈阳市浑南区购置土地建设新的产业化基地,包括生产洁净间、立体库房、测试实验室等。该产业化基地建成后,将进一步提高公司的产能,以支撑公司PECVD、SACVD、HDPCVD等高端半导体设备产品未来的产业化需求,从而推动公司业务规模的持续增长,提升公司整体竞争力和盈利能力。

关于项目建设的必要性,公告表示:

1、符合国家发展战略,巩固公司行业地位。

本项目通过建设高端半导体设备产业化基地,支撑公司PECVD、SACVD、HDPCVD等高端半导体设备产品未来的产业化需求,进而满足集成电路制造产线的扩产需求,有利于推动集成电路设备技术的发展,对于落实国家发展战略规划具有重要意义。此外,本项目将为现有研发成果及新工艺、新产品投入量产提供支撑条件,其有利于提升公司核心竞争力,巩固公司在行业的领先地位。

2、有利于公司把握市场需求,抓住市场机遇。

根据SEMI预测,预计2024年全球半导体制造设备的销售额达到1000亿美元。纵观半导体行业的发展历史,虽然行业呈现明显的周期性波动,但整体增长趋势并未发生变化。在人工智能、大数据、智能驾驶、新能源等新兴领域的快速发展拉动下,晶圆厂将持续进行资本开支,扩充产能,这将带动半导体设备的市场需求量的增长。薄膜沉积设备作为集成电路晶圆制造的核心设备,具有较大的市场需求和增长空间。公司本次新建项目通过提升公司半导体薄膜沉积设备的产能,可以进一步推动公司业务规模的持续增长,进而提升公司薄膜沉积设备的市场份额,抓住市场机遇,迅速扩大企业规模。

此外,公告还透露新项目投资金额及资金来源:本项目计划总投资金额约为人民币110,000.00万元(最终项目投资总额以实际投入为准),其中以变更用途的募集资金投入人民币25,000.00万元,其余项目资金人民币85,000.00万元由拓荆科技及公司全资子公司拓荆创益(沈阳)半导体设备有限公司自筹。

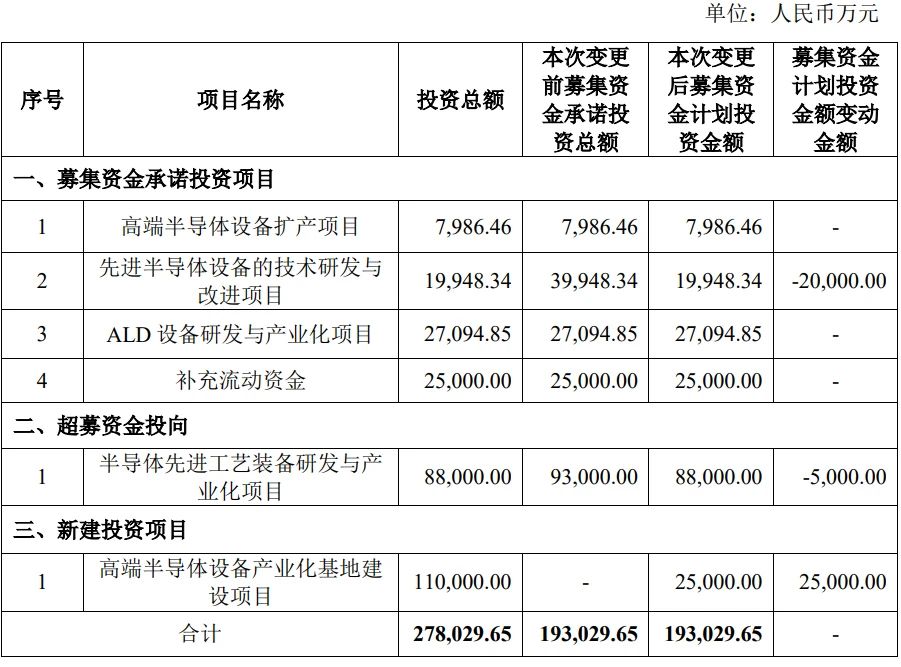

公司拟调减首发募投项目“先进半导体设备的技术研发与改进项目”募集资金承诺投资总额人民币20,000.00万元,同时调减超募资金投资项目“半导体先进工艺装备研发与产业化项目”的募集资金承诺投资总额人民币5,000.00万元,合计人民币25,000.00万元用于投入本项目。本次变更后,公司首次公开发行募集资金的募投项目情况如下:

公开资料显示,拓荆科技一直专注于高端半导体专用设备的技术研发,自成立以来,公司始终坚持自主研发,目前已形成PECVD、ALD、SACVD、HDPCVD等薄膜设备产品系列,广泛应用于国内集成电路逻辑芯片、存储芯片等制造产线,在半导体薄膜沉积设备领域积累了多项国际先进的核心技术,构建了具有设备种类、工艺型号外延开发能力的研发平台。

此前业绩快报披露,2023年度公司实现营业收入27.05亿元,同比增长58.60%;同期实现归属于母公司所有者的净利润6.65亿元,同比增长80.38%;业绩增长主要系公司持续高强度的研发投入,突破核心技术,在推进产业化和迭代升级各产品系列的过程中取得了重要成果,产品竞争力持续增强。
