在后摩尔时代制程成本持续走高的行业背景下，依托无凸点晶圆对晶圆（W2W）混合键合的先进封装架构，成熟14nm逻辑工艺实现性能、功耗、面积三维度跨越式优化。实测量化数据显示，该集成方案晶体管密度提升78%，综合性能对标台积电3nm制程芯片，运行功耗下降41%，裸片整体面积缩小37.5%，为AI推理、边缘算力、车规芯片提供高性价比先进制程替代方案。
无凸点混合键合：成熟工艺突破性能瓶颈核心载体
当前全球半导体产业已形成明确共识：单靠缩小光刻线宽推进摩尔定律的边际成本持续飙升，3nm及以下先进流片产线投资、光刻耗材、良率管控成本数倍于14nm成熟工艺产线。无凸点混合键合作为3D异构集成核心技术，彻底摒弃传统微凸块互连结构，通过铜-铜金属直接键合与氧化硅介电层原子级贴合，消除凸块带来的寄生电容、信号路径损耗与封装占位空间，成为成熟工艺实现性能越级的核心抓手。

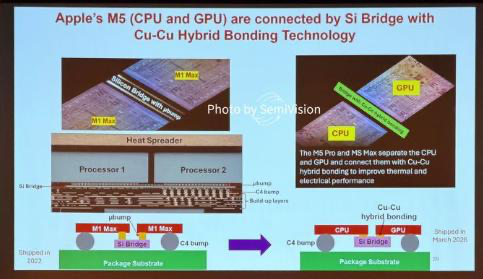

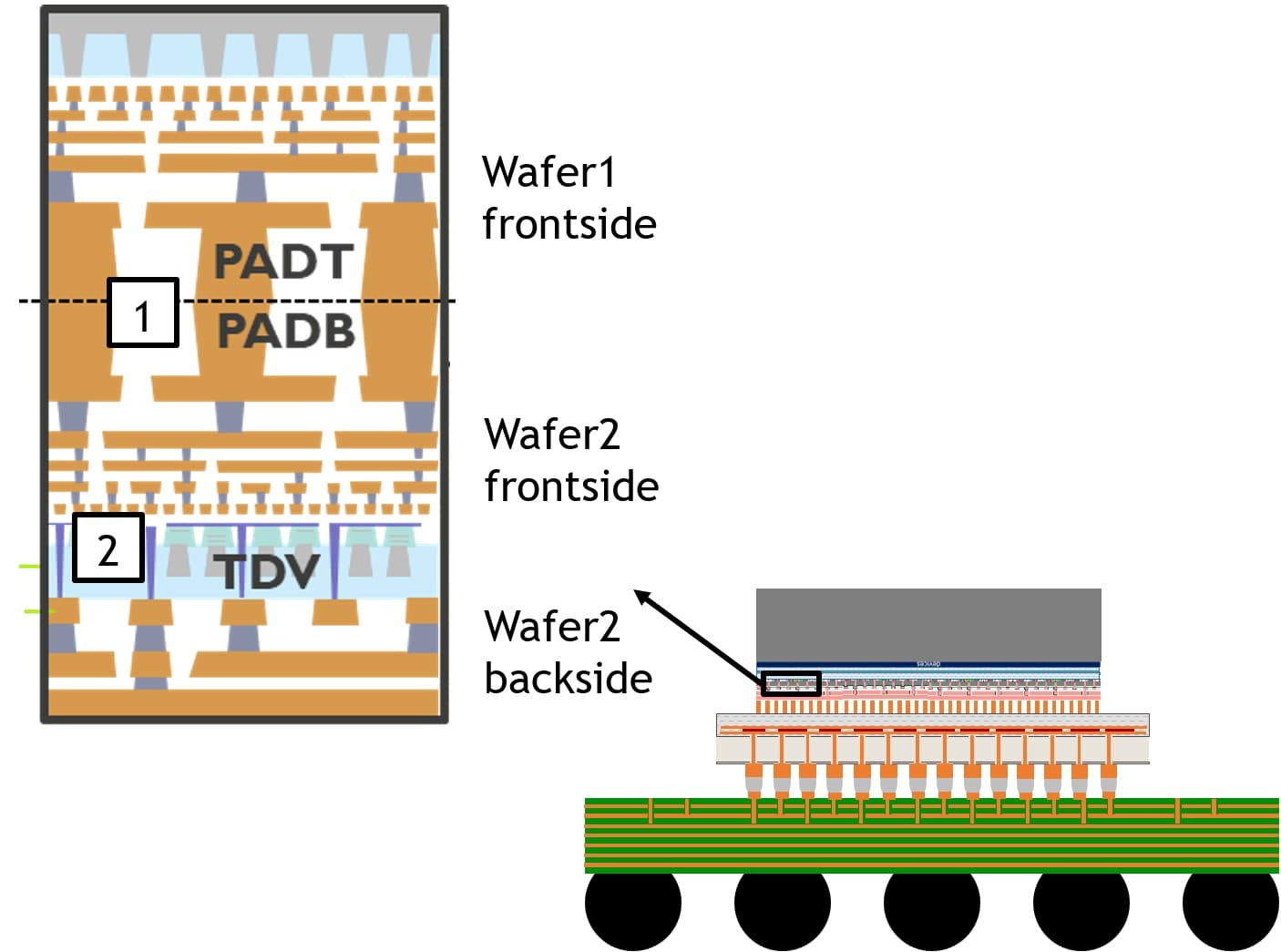

本次14nm+无凸点W2W混合键合组合方案，采用两片14nm完整晶圆面对面键合堆叠，无需切割晶粒再贴装的D2W流程，兼顾互连密度、量产良率与制造成本优势。整套方案实测量化指标具备标准化工程参考价值，核心数据如下：
核心实测量化指标汇总
1. 晶体管密度：较单层平面14nm芯片提升78%
2. 综合运算性能：等效台积电3nm单平面芯片标准
3. 芯片运行功耗：同等算力负载下下降41%
4. 裸片平面面积：同等晶体管规模缩小37.5%
1. 晶体管密度提升78%：垂直堆叠释放布线空间
传统平面14nm芯片晶体管排布受限于单层金属布线与基板面积约束，W2W面对面堆叠架构将两层14nm有源层垂直互连，垂直通道无需预留凸块间隙，单位面积可集成晶体管数量较单平面14nm芯片提升78%。对比行业现有D2W混合键合方案，W2W整片晶圆键合对准精度可达亚微米级，互连触点排布密度上限更高，完美适配逻辑折叠、存储逻辑共叠等高密度集成场景。
2. 性能对标台积电3nm：跳过EUV实现高端算力
得益于垂直互连路径缩短至微米级，信号传输延迟大幅降低，同时晶体管密度跃升带来并行运算能力提升，整套系统运算吞吐、主频表现、算力密度综合指标达到台积电3nm单平面芯片同等水平。相较于直接流片3nm，该方案无需EUV光刻设备，仅依托成熟DUV 14nm产线即可完成晶圆制造，大幅降低前端制造设备与工艺研发投入。
3. 功耗下降41%：消除凸块寄生损耗
传统微凸块互连会产生显著寄生电阻与电容，信号收发阶段存在额外能耗损耗；无凸点铜铜直接键合去除全部焊料凸块，缩短信号传输距离，单位比特传输能耗大幅下降。整机实测同等算力负载下，芯片动态功耗降低41%，静态漏电流损耗同步优化，对边缘终端、车载、数据中心低功耗推理场景具备极强落地价值。
4. 芯片面积缩小37.5%：缩减模组整体占位
两层14nm晶圆垂直堆叠替代大尺寸单层高制程裸片，在保持同等晶体管总量前提下，平面占用面积直接缩减37.5%。更小裸片尺寸可降低封装基板、PCB配套成本，同时优化模组散热布局，缓解高算力芯片热堆积痛点，适配高密度多芯粒集成模组设计。
产业量产进度与落地应用场景
从产业落地维度看，台积电SoIC、IMEC、国内先进封装厂商均已完成1μm间距W2W无凸点混合键合量产验证，2026年起逐步导入逻辑-逻辑、逻辑-存储堆叠产线。传统观点认为3nm以下先进制程是高端算力唯一路线，而本次14nm+W2W混合键合的量化数据证明，先进封装重构了芯片性能提升逻辑：成熟工艺叠加3D垂直集成，可在成本可控前提下实现先进制程同级性能，形成“制程+封装”并行迭代的后摩尔新路线。
分应用场景来看，该方案三大落地优势清晰：
① AI边缘推理芯片：兼顾低功耗与高算力，避开3nm高额流片成本，适合终端端侧大模型部署；
② 车规级SoC：14nm成熟工艺车规可靠性经过长期验证，搭配混合键合缩小芯片体积，适配车载狭小空间；
③ 3D存储逻辑集成：W2W整片键合良率优势显著，可用于SRAM、DRAM与逻辑层共堆叠，缓解行业长期存在的内存墙瓶颈。
行业长期发展趋势

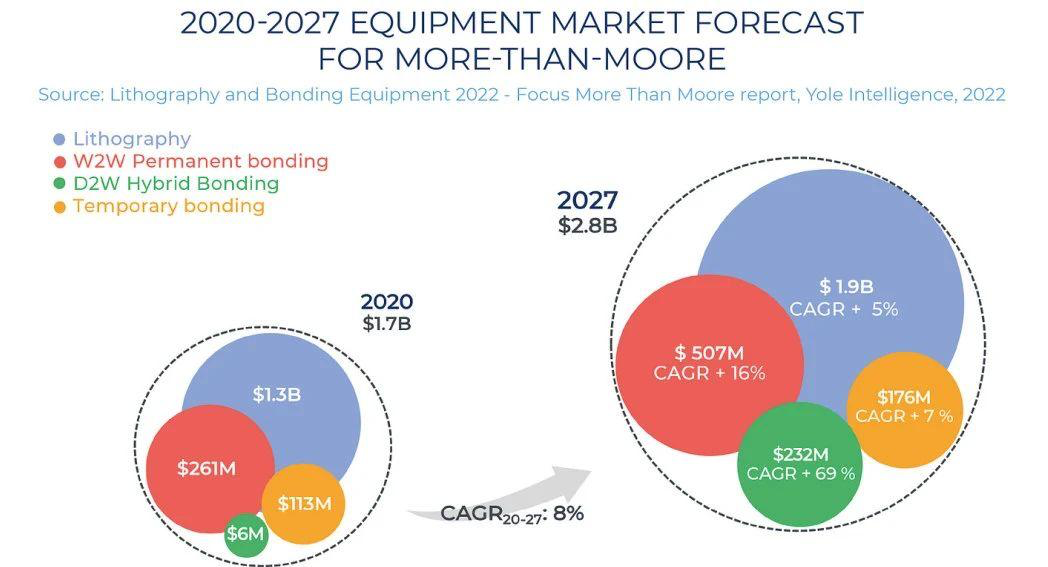

行业机构Yole Group在2025高端封装报告中指出，2027年全球混合键合设备市场规模将突破28亿美元，W2W晶圆对晶圆键合设备年复合增速达16%，增速远超传统凸块封装设备。随着国内14nm成熟产线持续扩产、混合键合抛光、等离子活化、键合设备供应链逐步完善，这套成熟工艺+无凸点W2W混合键合方案将成为本土高端芯片差异化竞争核心路线，平衡算力需求、制造成本与供应链自主可控诉求。
结语
本次量化测试数据验证了先进封装对成熟工艺的性能跃升潜力，打破“唯有先进光刻才能实现高端算力”的固有认知。未来行业技术迭代将不再单一依赖线宽微缩，以无凸点W2W混合键合为代表的3D异构集成，将与成熟制程深度绑定，构建低成本、高性能、低功耗的芯片制造新范式。
