引言
受高带宽内存（HBM）大规模应用于 AI 加速芯片，叠加传统 DRAM 同步出现供给紧张的双重驱动，全球半导体存储行业正迎来结构性变革与价格格局转变。随着超大规模 AI 模型训练对内存带宽的需求呈指数级增长，HBM 已然成为下一代图形处理器（GPU）与专用集成电路（ASIC）最主要的架构瓶颈。为此，存储厂商将前端晶圆制造与先进封装产能从服务个人计算机与移动生态的通用 DRAM 中抽离出来，这既打破了过往的定价规律，也给原始设备制造商（OEMs）带来供给约束。
面对这样充满市场波动的行业大背景，我们有必要重新复盘存储技术的演进历史。本文将梳理技术发展脉络：从 IBM 罗伯特・登纳德发明单晶体管 DRAM 存储单元、英特尔实现 DRAM 首次商业化，到 SRAM 与非易失性闪存（NOR、NAND）出现架构分化，再到市场主导权由日本转移至韩国的宏观产业变迁。依托完整的行业发展历史脉络，本文搭建专业分析框架，以此研判当前HBM超级产业周期走势、DRAM三寡头的行业结构韧性，以及未来十年国内新兴半导体企业重塑全球存储市场格局的潜在可能性。
1. DRAM 与 SRAM 的技术分化
现代半导体存储技术的起点，是 1966 年罗伯特・登纳德在 IBM 发明的单晶体管 DRAM。凭借1晶体管-1电容（1T1C）存储单元结构，登纳德奠定了存储密度指数级提升的技术基础。1970 年英特尔推出 i1103 芯片，实现 DRAM 商业化，铁氧体磁芯存储器被快速淘汰。这次技术更迭，也确立了两类易失性存储器长期存在的架构取舍：
易失性主存储器（DRAM）：采用紧凑的 1T1C 存储单元结构，在空间利用率与单位比特成本方面实现优化，单元面积约 6‑8 F²。
易失性高速缓存（SRAM）：采用六晶体管（6T）单元设计，主打低延迟，但会带来显著的面积开销，单元面积约 120‑150 F²。
由于 SRAM 单元物理占用面积较大，处理器片上 SRAM 缓存的容量只能维持在千字节至兆字节的有限水平，系统主存的工作负载不得不依靠外置 DRAM 阵列来承担。
2. 非易失性存储器：NOR 闪存与 NAND 闪存
非易失性存储器技术起源于 20 世纪 60 年代末浮栅金属-氧化物半导体（MOS）相关研究。最早诞生的是 NOR 闪存，它支持字节级随机读取。1987年，东芝的舛冈富士雄发明 NAND 闪存，采用串行块擦除架构，大幅缩小存储单元尺寸。
尽管 NOR 闪存仍适用于小容量固件直接执行场景（芯片内执行，XIP），但 NAND 闪存凭借优异的面积利用率，实现了存储容量的大规模提升。这一技术变革推动客户端计算机与移动平台完成从磁介质存储（机械硬盘 HDD）向固态存储的转型。
3. 韩日存储厂商的兴衰
20 世纪 70-90年代，日本 NEC、东芝、日立、富士通等巨头垄断 DRAM 市场。但残酷的 “硅周期”——一轮轮产能过剩、价格暴跌的行业过山车，最终淘汰绝大多数市场参与者。大浪淘沙之后，现代 DRAM 三巨头成型：三星、SK 海力士、美光，三家合计占据当前全球 90% 以上市场份额（另有南亚科技、华邦电子等规模较小的中国台湾厂商）。
韩国存储产业于 90 年代后期崛起：大规模建设晶圆厂，高薪引入日本资深工程师，优化 DRAM 与 NAND 闪存的生产良率。几乎同一时期，DRAM 衍生出多个专用分支：
DDR（双倍数据率）：面向普通 PC 与服务器；
GDDR（图形双倍数据率）：面向高速图形处理；
LPDDR（低功耗 DDR）：面向对功耗敏感的智能手机、笔记本电脑。
在韩国牢牢把控存储大规模量产制造环节的同时，日本则向上游产业链转型，掌控供应链关键核心要素：垄断半导体设备（东京电子）、高端原材料（JSR、信越化学）以及专用 NAND 闪存（铠侠，前身为东芝存储）。
4. HBM 崛起：打破内存墙

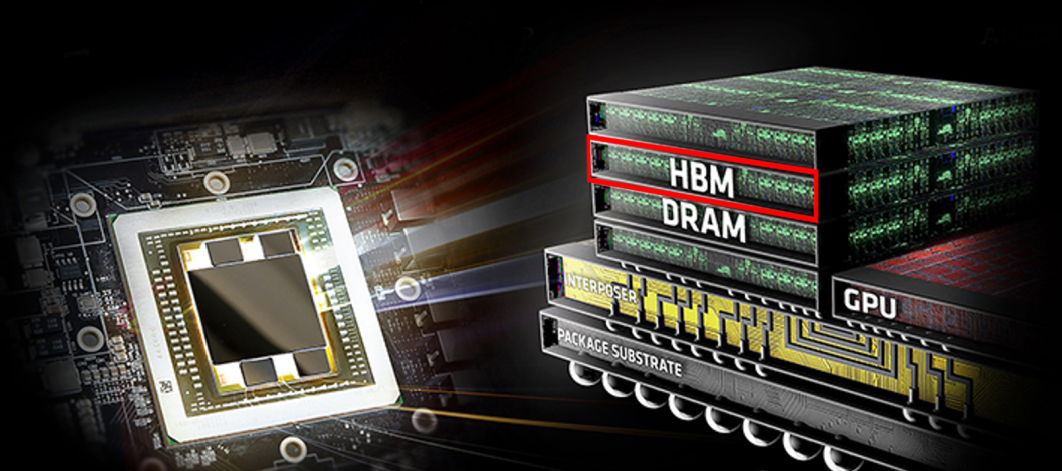

高带宽存储器（HBM）彻底摒弃传统平面总线架构，将存储架构从板级外设互连演进至 3D 异质集成。HBM 通过硅通孔（TSV）与微型凸点实现 DRAM 裸片垂直堆叠，攻克了传统插槽式 DRAM‑DIMM 模组与生俱来的引脚数量与互连瓶颈，也就是行业所说的 “内存墙”。
以 HBM4 16 层堆叠方案为例，每层 DRAM 裸片容量 4GB，整套堆叠模块可实现 64GB 高密度存储，通过硅中介层或玻璃中介层，与主处理器共封装。这套 3D 集成思路，最早可以追溯到 Irvine Sensors 等企业早期的 3D 存储立方体、多芯片模块（MCM）研究。葛维沪博士曾与 Irvine Sensors 开展技术合作，彼时其所在公司研发基于 TGV 玻璃中介层的集成模块，实现 DXP/GPU 与存储立方体的一体化集成。这些早期技术方案，也为当下 CoWoS（晶圆上芯片‑基板）、面板级 CoPoS 等先进封装技术奠定了技术蓝本。
5. 金士顿科技产业生态角色
每一段科技发展史，都有容易被忽略的关键角色，存储行业里，这个角色就是金士顿科技。1987 年，华裔工程师杜纪川（John Tu）与孙大卫（David Sun）在美国加州一间车库创立金士顿，如今该企业已成长为行业巨头，占据全球第三方 DRAM 模组市场近三分之二的份额。金士顿本身并不生产硅晶圆芯片，而是向三星、SK 海力士、美光等行业龙头采购 DRAM 与 NAND 闪存芯片，组装加工为 DIMM 内存条、U 盘以及固态硬盘 SSD 成品。这一独特行业定位，让金士顿成为市场中至关重要的缓冲器与平衡器：
市场供给过剩阶段：芯片产能过剩、价格暴跌时，金士顿大量收购过剩库存，为存储芯片厂商提供现金流。
存储紧缺阶段：存储厂商把产能转向 HBM 等高利润 AI 存储产品时，金士顿依靠庞大库存，持续向普通消费者、PC 组装厂商供应标准内存与固态硬盘，抑制价格暴涨。
金士顿还扶持了两家存储封装企业：沛顿科技（Payton Technology） 与 PTI。凭借杜纪川（John Tu）与孙大卫（David Sun）的战略眼光，金士顿不仅造就两位美国顶尖科技创业者，也在数十年行业动荡中，保障全球计算生态平稳运转。
6. 长鑫存储（CXMT）与长江存储（YMTC）
中国存储自主化，主要依靠两家核心企业：长鑫存储主攻 DRAM，长江存储主攻 NAND 闪存。长鑫存储（CXMT）的 DRAM 技术相较三星、SK 海力士、美光等全球头部厂商，大致落后 1‑2 代。当 “存储三巨头” 缩减通用内存产能、转向 AI 存储芯片研发时，长鑫存储填补了消费级 PC 与智能手机领域的市场缺口，并在全球 DRAM 涨价浪潮中收获丰厚收益。
真正的考验来自高性能 AI 存储。长鑫存储正全力推进 HBM3 量产，但是要实现 HBM4 及更高代际产品，挑战巨大。HBM4 需要 2nm/3nm 先进工艺逻辑基底芯片，以及受国际贸易管制、国内目前无法进口的先进光刻设备。
7. 单位比特成本下降时代走向终结
近 60 年来，科技企业与消费端采购方都笃信一条铁律：依托摩尔定律的缩放效应，内存的成本每年都会持续走低。但斯坦福大学存储价格项目追踪的历史数据显示，这段成本持续下行的黄金时代已然正式落幕。HBM 的崛起彻底颠覆了存储产业的经济逻辑。由于生产 HBM 需要消耗大量硅晶圆面积，还需采用复杂的 3D 封装工艺，各大存储厂商正将生产线从通用内存转向 HBM。AI 超算客户通过多年长约基本锁定了 HBM 产能，因此，内存高价的局面至少还将维持未来 3‑5 年。
结语：存储进入全新战略时代
回望过去 60 年，存储行业的发展波澜壮阔：
1966 年：登纳德在 IBM 发明 1T1C 结构 DRAM；
20世纪70-80年代：SRAM 与 DRAM 功能分化，随后 NAND 闪存技术革新；
90-00年代：市场主导权从日本转移至韩国制造巨头；
当下：HBM 成为全球 AI 基础设施最核心的性能瓶颈。
高带宽存储器堪称驱动 AI 超算的 “新石油”。三星、SK 海力士、美光组成的 DRAM 三巨头把控市场；中国本土存储新势力，则面临设备获取、复杂 3D 封装等重重壁垒。
归根结底，存储已经不再是只看现货低价采购的普通大宗商品。今它是依托先进封装实现性能释放的关键核心器件，其未来走向将由 AI 算力需求、地缘贸易政策以及前沿工程技术上限共同决定。中国已经培育出本土存储厂商，并且追赶速度十分迅猛。
