最近学到一个新词，“quarter glass panel package”（四分之一玻璃面板封装）正被业内视为“the next big thing”。
目前还没有其他玩家公开宣讲设计如此巨型的1/4玻璃面板——除了英特尔！之前像 Cerebras Systems 这样的 WSE 公司单个12英寸玻璃TGV来制造其晶圆级封装。现在可以复制到面板级封装。
一、什么是Quarter Glass Panel Package
传统有机基板（organic substrate）受限于翘曲、线宽线距和热膨胀系数，已难以支撑AI/HPC所需的超大规模多芯片异构集成（multi-die）。玻璃基板（glass substrate）则凭借极低翘曲、超平整表面、优异的高频信号传输性能和可扩展的大面板尺寸，成为下一代封装的“圣杯”。
Intel早在2023年就公开演示了510mm×515mm的大型玻璃面板工艺，而“quarter glass panel”正是这种面板级封装（Panel-Level Packaging, PLP）的标准切割形式——将整张巨型玻璃面板切割为四分之一尺寸（约255mm×257mm量级），用于制造单个或多个大型package单元。
Quarter Glass Panel（四分之一玻璃面板）不是什么抽象概念，而是Intel先进封装技术里最核心的面板级封装（Panel-Level Packaging, PLP）生产单位。简单说：Intel先处理一张超大510mm×515mm玻璃母板（glass mother panel），然后切割成四块大致255mm×257mm的切割掉边缘后的“Quarter Panel尺寸大于240*240mm，再用这些Quarter Panel制造单个或多个超大规模AI/HPC package。这套玩法直接把传统硅中介层（interposer）的尺寸、成本、良率限制给干翻了。

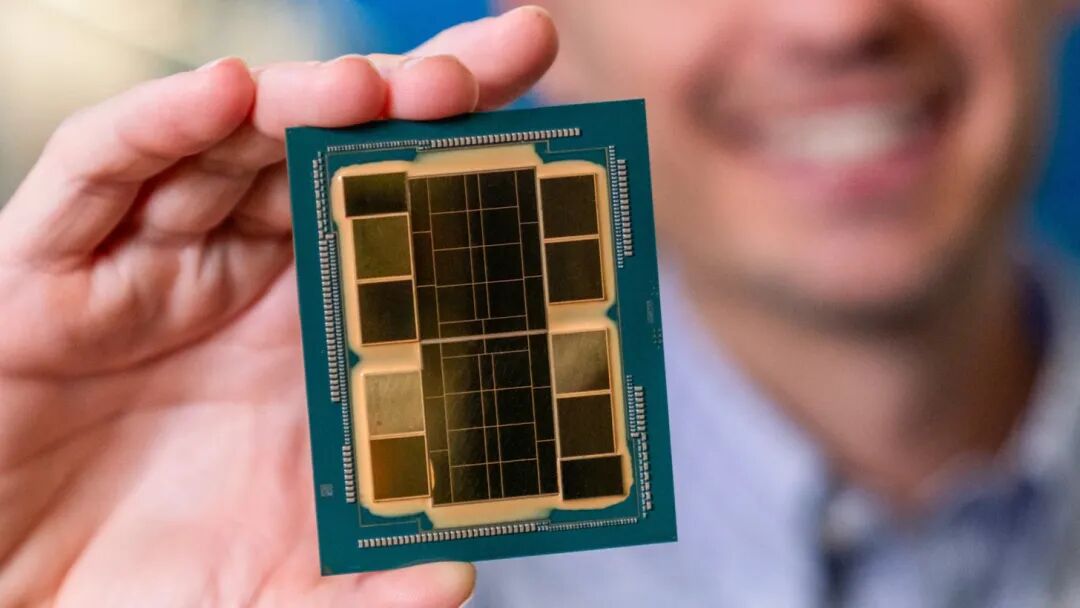

Intel EMIB（Embedded Multi-Die Interconnect Bridge）是其独家2.5D桥接技术，已于2017年量产。2025年推出的EMIB-T则是重大升级版：在硅桥中嵌入TSV（Through-Silicon Vias），实现垂直功率交付、集成高密度MIM电容，并直接支持HBM4内存与32Gbps+的UCIe高速互连。它与玻璃基板完美兼容，可轻松实现120mm×120mm甚至120mm×180mm的超大封装，硅面积轻松突破12× reticle（晶圆曝光单元），桥接数量超过38个，远超传统硅中介层（interposer）的成本与尺寸限制。

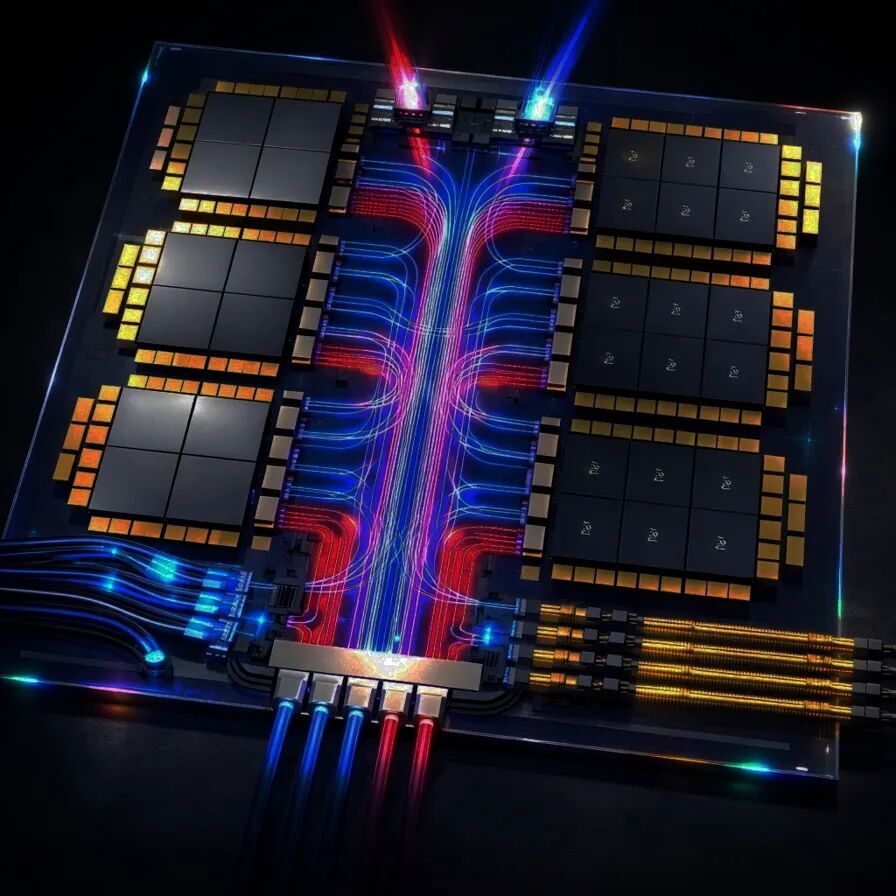

到2028年后，真正的王者霸道登场—— Quarter Glass Panel，也就是515*510mm的四分之一，即240*240mm，这正是EMIB-T与四分之一玻璃面板的结合体。目前我调研到，世界上预研的单个封装尺寸玻璃面板中，只有英特尔、英伟达、台积电以及让这三家闻风丧胆的东莞军团能做到。在中国大陆，这么超大尺寸封装载体，在封装层面只有玻芯成能做到，其次是佛智芯做的稍微比它小，但是比中国所有的对手做的都大，牛逼不是吹出来的，是客户催出来的。
最新消息显示，Google和Amazon等 hyperscaler 已在洽谈采用EMIB-T为TPU/Trainium定制ASIC封装，这标志着Intel Foundry的先进封装业务正快速获得外部认可。封装尺寸从120*160的平方起步，终极目标就是 Quarter Glass Panel。
二、为什么说EMIB-T + Quarter Glass Panel是“the next big thing”？
性能跃升：玻璃面板提供远优于有机基板的信号完整性和热机械稳定性，支持更细的互连（45μm bump pitch已成标配），带宽密度和功耗效率大幅领先。EMIB-T的TSV垂直供电进一步降低IR drop和噪声，完美匹配HBM4和未来UCIe需求，让单package内塞进16个以上compute tile、24+ HBM槽位成为现实。
- 成本与规模优势：相比TSMC的CoWoS硅中介层，EMIB无需全硅interposer，晶圆利用率更高（可达90%+），且玻璃面板工艺天然支持大尺寸、低成本量产。一旦quarter panel工艺成熟，单位面积成本将远低于当前方案。

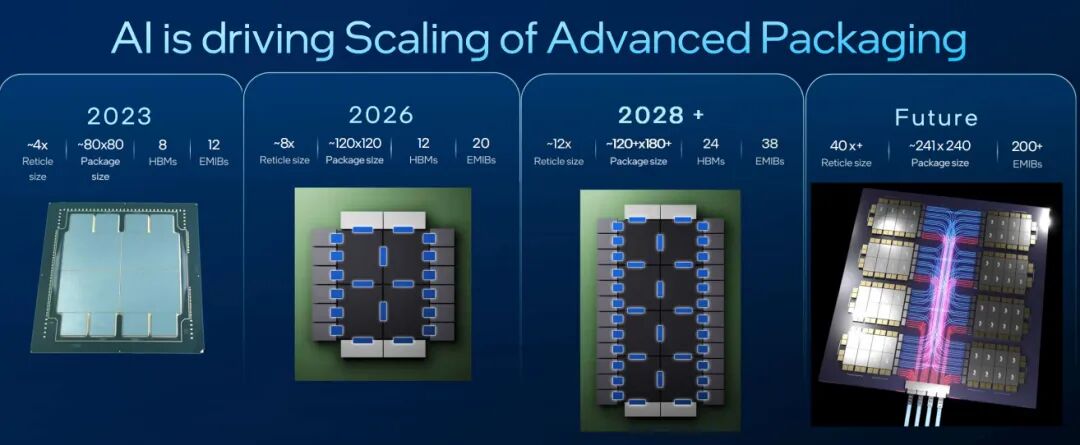

异构集成灵活性：Intel明确表示EMIB-T支持任意代工厂die的混合封装，甚至能把TSMC die直接桥接进来。这对想摆脱单一供应链依赖的云巨头极具吸引力。2026-2028年，Intel roadmap已规划>8x reticle到>12x reticle的封装能力，直指AI训练/推理的“系统级芯片”时代。
行业共识是：封装已成为后摩尔定律时代的主要缩放路径。Intel EMIB-T + 玻璃面板，正好卡在AI算力从“堆料”转向“系统级优化”的节点上，极有可能重塑供应链格局。
三、先发者成本：巨大，但值得？
最近在跟大佬在聊，大佬坦白——“If no one is doing that large of 1/4 panel then the initial cost is going to be huge for first mover。”
目前，quarter panel级玻璃基板的大规模量产工艺仍处于早期阶段。Intel虽已演示510×515mm面板处理设备，但内部玻璃芯基板研发已在2025年转向外部供应商采购，重点放在EMIB-T本身。这意味着：
巨额CapEx：全新玻璃面板产线需投资专用激光钻孔、RDL沉积、平整度控制、翘曲补偿等设备，单条线动辄数十亿美元。良率爬坡期更长，因为玻璃脆性高、CTE匹配复杂。
供应链重构：从玻璃原料、化学品到测试设备，都需重新认证。Intel作为先行者，必须独自承担初期良率损失和迭代成本。
竞争压力：Samsung、TSMC、Amkor等已在加速玻璃interposer/PLP布局，但真正把EMIB-T级桥接与quarter panel结合、并推向AI数据中心的玩家仍屈指可数。Intel若能率先实现高良率量产，将形成技术壁垒；反之，先发劣势可能放大亏损。
不过，好消息是：Intel Foundry已获得“数十亿美元”预付款承诺，先进封装业务2026年下半年订单有望爆发。Google/Amazon的潜在采用，将极大分摊初期成本，并带来规模经济。长远看，先行者优势一旦兑现，Intel不仅能在封装代工市场抢占TSMC份额，还能反哺自家CPU/GPU生态，形成闭环。
四、展望：机遇大于风险
Quarter glass panel + EMIB-T不是简单的材料替换，而是封装范式的根本转变。它让“package即系统”成为现实，为AI超大规模计算铺平道路。Intel正以EMIB-T为武器，从“内部技术”转向“开放代工平台”，这可能是其Foundry业务翻身的最后机会。
当然，风险真实存在：工艺成熟度、竞争对手追赶速度、宏观经济波动都可能影响落地节奏。但在AI需求近乎无限的今天，谁先把“1/4巨型玻璃面板”变成可商用的超级封装，谁就掌握了下一代算力的钥匙。
好了，5月29日日iTGV2026主论坛——GCP玻璃线路板论坛我们将请到两名高手专门剖析Quarter Glass Panel，超大超平超高速，还省钱。
试问，有谁做1/2 Glass Panel吗？
