在半导体产业向高密度、异质集成方向快速演进的当下，作为先进封装核心装备的多功能亚微米贴片键合机，其技术水平直接决定了芯片封装的良率、效率与成本控制能力。
深圳市鸿芯微组科技有限公司自主研发的 Ultrahighprecision-hx10A 多功能亚微米贴片键合机，凭借在核心技术指标上的突破与对产业痛点的精准解决，为光电子、先进封装、MEMS 等领域提供了国产化核心装备解决方案，填补了实验室级高精度微组装设备的本土供给空白。
Ultrahighprecision-hx10A 多功能亚微米贴片键合机

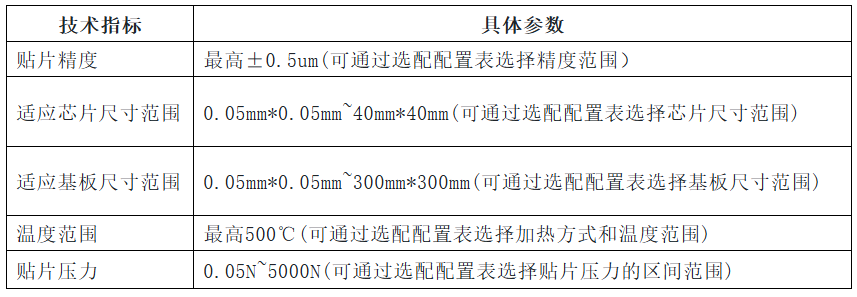

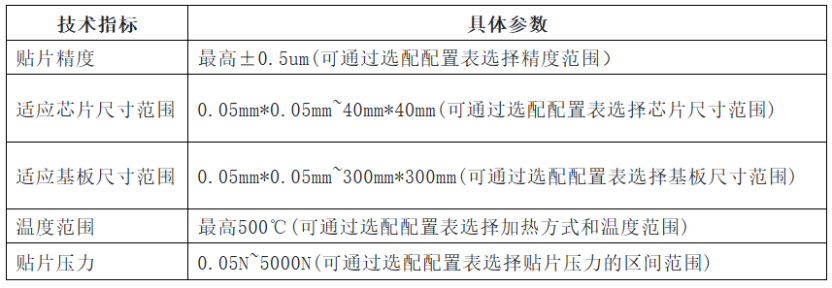

一、核心技术指标：定义高精度贴装新基准
多功能亚微米贴片键合机的性能优劣，需通过一系列关键技术指标进行量化评估，这些指标不仅是设备研发的核心目标，更是满足不同场景封装需求的基础。
（一）贴装精度：高密度封装的核心保障
贴装精度是衡量设备性能的首要指标，直接关系到凸点互连的良率，尤其在 Pitch（凸点间距）小于 50μm 的高密度封装场景中，精度的微小差异都可能导致封装失效。当前行业主流设备的贴装精度已达 ±1μm（@3σ），而高端机型如鸿芯微组 hx10A 可实现 ±0.5μm 的重复定位精度，部分特殊配置机型甚至能突破至 ±0.3μm。这一精度水平的实现，依赖于双视觉闭环定位系统的加持 —— 通过芯片侧与基板侧同步成像，实时捕捉芯片与基板的位置偏差，结合动态修正定位偏差的实时补偿算法，有效抵消异质材料热变形与机械传动误差，确保在高密度封装中凸点互连的可靠性。
（二）贴装速度：平衡效率与工艺适配性
贴装速度需根据设备的应用场景进行差异化设计。量产型设备为满足大规模生产需求，贴装速度通常保持在 300-500 片 / 小时，以实现高效的产能输出；而实验室研发型设备则更注重多工艺适配性，虽速度无法与量产型设备相提并论，但需满足小批量、多品种的研发需求，为不同工艺验证提供灵活的操作空间。鸿芯微组 hx10A 作为聚焦高端研发与定制化生产的装备，在保障高精度的同时，通过优化运动控制逻辑与工艺流程，实现了研发场景下效率与灵活性的平衡，缩短了工艺验证周期。
（三）兼容性：覆盖多维度器件与基板需求
半导体产业中芯片与基板的多样性，对贴片键合机的兼容性提出了极高要求。一款优秀的设备需适配不同尺寸、不同厚度、不同材质的芯片，以及多种类型的基板。从尺寸来看，hx10A 可兼容 0.05mm×0.05mm 至 40mm×40mm 的芯片，基板尺寸覆盖范围更是达到 0.05mm×0.05mm 至 300mm×300mm，满足从微小器件到大型基板的贴装需求；在厚度方面，能适配 50μm-500μm 的芯片，同时针对 50μm 以下的薄芯片也有专门的处理方案；材质上，不仅支持传统的硅基芯片，还能适配化合物半导体（GaAs、GaN）等特殊材质芯片，基板类型则涵盖陶瓷、As 树脂、硅基板等，为异质集成封装提供了全面的设备支持。
（四）工艺稳定性：量产场景的成本控制关键
在量产场景中，工艺稳定性直接影响生产成本与产品良率。多功能亚微米贴片键合机需具备长期稳定运行的能力，鸿芯微组 hx10A 在连续 24 小时的长期运行测试中，贴装良率稳定保持在≥99.9%，设备重复定位精度波动≤0.5μm。这一稳定性的实现，源于设备在核心部件选型、结构设计以及软件算法上的全方位优化 —— 采用高刚性的机械结构减少振动干扰，搭载高精度光栅尺实现全闭环反馈，结合自主研发的工艺参数优化算法，确保设备在长时间运行过程中始终保持稳定的性能输出，为企业控制生产成本、提升市场竞争力提供了坚实保障。
二、产业痛点与技术突破：破解封装生产难题
随着半导体技术的不断进步，芯片薄化、高密度封装、多工艺需求等趋势，给贴片键合机带来了一系列产业痛点。鸿芯微组通过针对性的技术创新，成功突破了这些难题，推动了封装工艺的升级。
（一）薄芯片处理难题：实现无损拾取与贴装
随着芯片薄化技术的发展，50μm 以下的薄芯片在生产过程中易出现翘曲、破损等问题，传统的贴片设备难以实现对薄芯片的有效处理。为解决这一痛点，hx10A 从吸附嘴材质与拾取参数两方面进行优化：吸附嘴采用柔性硅胶材质，并引入真空分区控制技术，根据薄芯片不同区域的受力特性，精准调节真空吸力，避免局部压力过大导致芯片破损；同时，降低拾取加速度，减少芯片在拾取过程中受到的惯性力，从根本上解决了薄芯片的无损拾取与贴装难题，保障了薄型器件组装的良率与可靠性。
（二）高精度对位挑战：保障微小凸点间距互连可靠性
当凸点 Pitch 降至 30μm 以下时，芯片与基板在加工与运行过程中产生的热变形、机械误差，会严重影响对准精度，进而降低凸点互连的可靠性。针对这一挑战，hx10A 引入双视觉定位系统，通过芯片侧与基板侧同时成像，实时获取两者的位置信息，结合自主研发的亚像素对齐算法，实现对微米级偏移的精准识别；同时，搭载实时补偿算法，根据检测到的偏差动态修正定位参数，将对位误差严格控制在凸点直径的 1/3 以内，确保在微小凸点间距场景下，芯片与基板能够实现高精度互连，大幅提升了封装产品的可靠性。
（三）多工艺适配需求：降低企业设备投入成本
不同应用场景对倒装工艺的要求差异显著，如汽车电子需高可靠性的封装工艺，消费电子则更注重低成本解决方案，这使得企业需要配备多台不同功能的设备以满足多样化需求，导致设备投入成本居高不下。hx10A 采用模块化设计理念，通过可切换的贴装头、可调整的压力 / 温度参数，实现了倒装、共晶键合、混合键合等多工艺的兼容。同时，设备集成了多模式键合功能（支持脉冲式共晶焊接、吸嘴温度曲线压焊、超声波贴合键合）与点胶固化模块（兼容 UV 胶、银浆等粘结材料，内置 UV 紫外光固化模块），形成 “点胶 - 贴合 - 键合 - 固化” 一站式作业流程，大幅减少了多设备衔接导致的精度损失与效率损耗，研发阶段工艺验证周期缩短 40% 以上，显著降低了企业的设备投入成本与生产运营成本。
三、国产化优势：为产业发展注入新动能
作为国家高新技术企业，鸿芯微组凭借强大的研发实力与本土化服务能力，使 hx10A 在市场竞争中展现出显著优势。公司研发团队占比达 85%，核心成员深耕半导体精密设备领域多年，依托 3000 平米高洁净度生产组装车间与自有高性能实验室，实现了机器视觉定位、精准温控等核心技术的自主可控，摆脱了对进口核心部件的依赖，有效规避了地缘政治带来的供应链风险。
在服务方面，相较于海外设备售后响应滞后的问题，鸿芯微组构建了快速响应的本土化售后服务体系，能够为客户提供工艺调试、设备维护等全周期技术支持，确保客户生产线的稳定运行。同时，设备具备更高的性价比优势，在满足高端封装需求的同时，为国内半导体企业降低了设备采购成本，助力企业提升市场竞争力。
随着 Chiplet、HBM、2.5D/3D 集成等异质集成技术的加速普及，半导体产业对高精度贴片键合设备的需求将持续增长。鸿芯微组 hx10A 多功能亚微米贴片键合机通过在核心技术指标上的突破与对产业痛点的精准解决，不仅为国内半导体企业提供了优质的国产化装备选择，更将推动我国半导体封装设备产业向更高水平发展，为半导体产业的自主可控贡献力量。
