重点整理

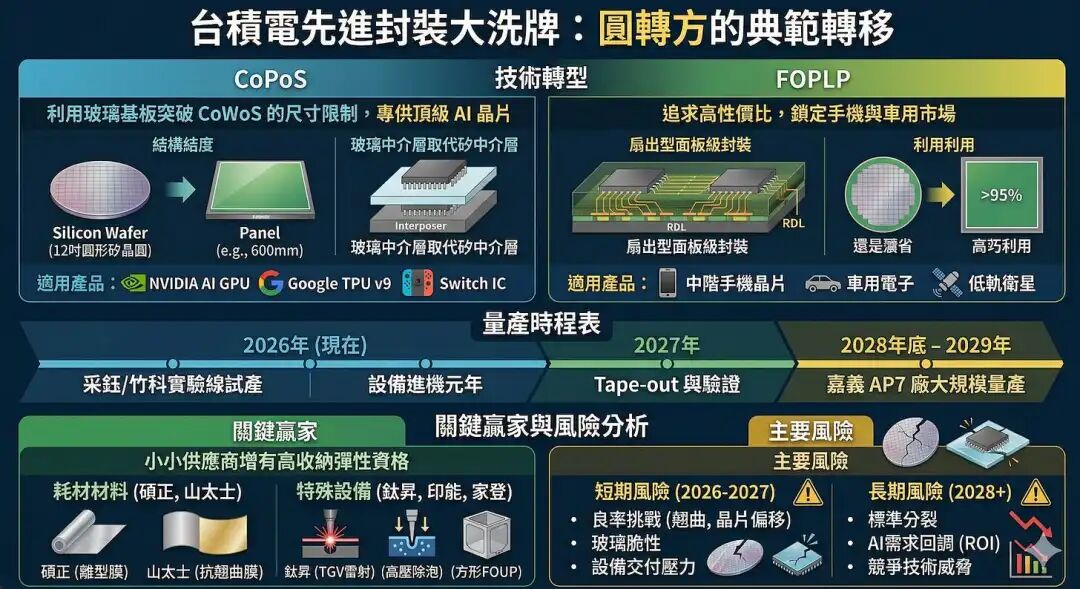

技术改造：台积电推动由「圆」转「方」的封装革命，CoPoS利用玻璃基板突破CoWoS的尺寸限制，专供顶级AI芯片；FOPLP则追求高精度，锁定手机与车用市场。
CoPoS量产时程：2026年为设备进机与实验线试产元年，预计2028年至2029年在台积电嘉义AP7厂进入大规模量产。
关键赢家与：风险弹性最大的是解决「翘曲」与「脱模」的材料商（山太士、硕正）及独家设备商（钛升、印能、家登）；主要风险在于大面积封装的良率控制与未来AI需求的持续性。
CoPoS（芯片封装在面板基板上）

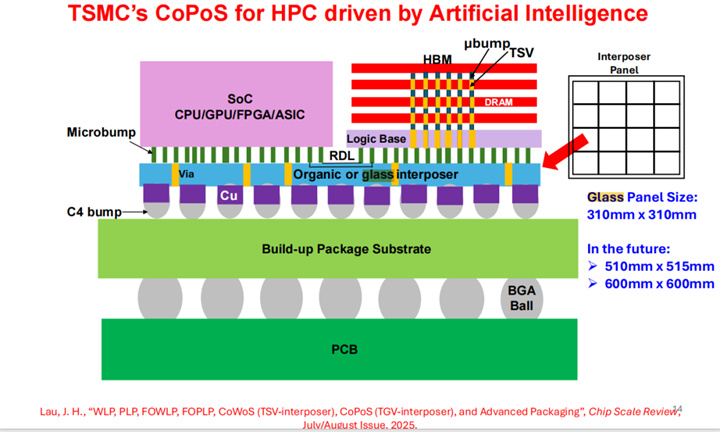

CoPoS是台积电专为超大型AI晶片设计的「面板级先进封装」技术，并已正式被确立为台积电（TSMC）继CoWoS之后，推动AI算力突破物理极限的「终极武器」。
核心技术本质：它是CoWoS的「化圆为方」进阶版。传统CoWoS是在「12寸圆形矽晶圆」上进行封装，而CoPoS将折叠换成方形面板（如515mm x 510mm或更大的600mm面板），并大量导入玻璃基板（Glass Substrate）。
取代CoWoS-S/L（虹内层）：目前主流的虹内层设定于光罩尺寸（Reticle Limit），顶多做到3.3倍光罩大小（约可放8颗HBM）。CoPoS穿透玻璃内层，能轻松突破这个限制。

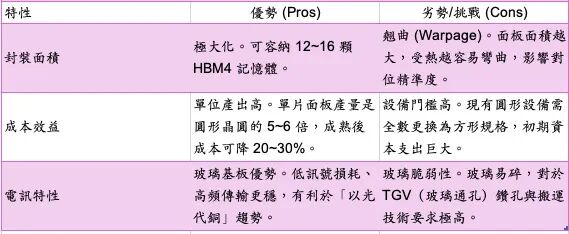

技术优劣比较
适用产品
AI GPU ：如NVIDIA后续的Rubin或Feynman架构GPU（近期装载12-16颗HBM4）；
AI ASIC/TPU： Google用于自主研发的TPU v9世代，追求单芯片模组内最大的存储体宽；
数据中心级CPU/GPU ：需要集成一个Chiplet的超大型处理器；
高效能交换器晶片（Switch）：1.6T甚至3.2T以上的高速网路通讯晶片。
FOPLP（扇出面板级封装）
FOPLP是一种将「出型封装（Fan-Out）」与「面板生产工法」结合的技术，主要是解决圆形晶圆面积在所产生的扇边缘，将「利用率」从85%提升至95%以上。从2026年到2028年 FOPLP将通过玻璃基板作为临时载体与最终封装基板走向高性能计算。
核心技术本质：传统封装是在 12 寸（300mm）的圆形晶圆上可操作，而 FOPLP 稀疏改在巨大的方形面板（如 515x510mm 或 600x600mm）上进行。因为方形面板是方形的，在圆形圆形上则有边角；在方形面板上能排得更满，且单次制程处理的面积是圆形的 5 到 7 倍。FOPLP技术并无内层，晶片直接嵌入模封料，透过玻璃上的RDL互连。
取代FOWLP（晶圆级扇出封装）及移除ABF负载板：FOWLP（如台积电的InFO）产能设定于12寸晶圆尺寸。FOPLP晶圆尺寸大生产，能将单位成本降低约20%~30%。对于需要多晶圆整合（如PMIC、RF晶圆、车用电子）的产品，FOPLP可直接在封装层做RDL线路，省去昂贵的传统载板，让晶片更薄、效果更好。

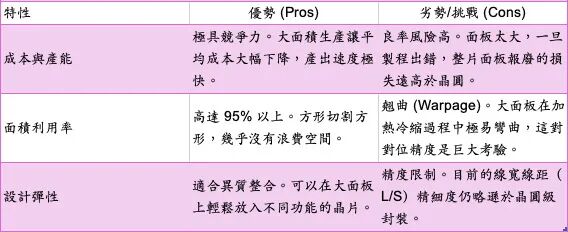

技术优劣比较
适用产品
与 CoPoS 锁定 AI 数据中心的 AI GPU、ASIC、CPU、Switch IC 完全不同，FOPLP 锁定的是「高计算」与「大批量」的产品：
手机与消费电子：Apple与联发科（联发科）积极观察FOPLP用于中阶手机芯片与穿戴装置；
AI边缘入侵（Edge AI）：不需要像数据中心那么强大，但需要功耗低、体积小的AI攻击单元；
车用半导体：如NXP (恩智浦)、STMicro (意法半导体)。车用晶片面积大且需要异质集成，FOPLP的大面积与耐用性（若导入玻璃基板）具有吸引力；
低轨卫星与通讯：如SpaceX的RF模组，需要大面积且高的封装解决方案。
